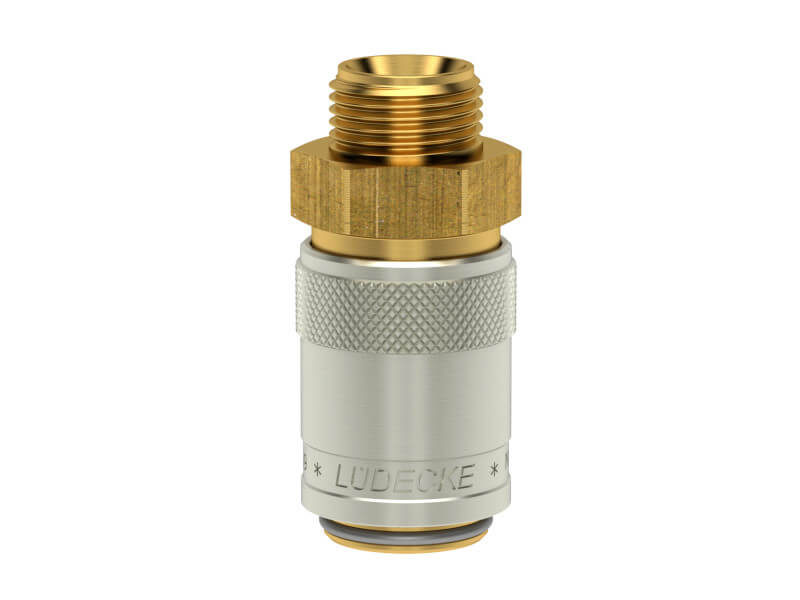

Szybkozłączka z Gwintem Zewnętrznym - Rozmiar 13,5mm - DN 9 - Typ ESD A/AL- Odpowiednik DME 3/8'' - LUDECKE
Szybkozłączki (gniazda) z gwintem zewnętrznym, przeznaczone do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Wolny przelot. Szybkozłączka kompatybilna z systemem DME 3/8". Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Gwinty z wewnętrznym stożkiem wg DIN 3863. Na życzenie dostępne w wersji z zabezpieczeniem zamknięcia. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58
- Materiał tulei odłączającej: mosiądz MS 58 niklowany
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
- Medium: powietrze, woda, olej i inne.
- Uszczelnienie: VITON (guma fluorowa) opcjonalnie EPDM, FFKM.
- Gwint: ISO 228 / DIN 13
- Gwinty z wewnętrznym stożkiem wg DIN 3863
- Przystosowana do obsługi jedną ręką
gwint | SW |
L |
d |
długość gwintu |
d1 | przelot |
waga [g] |
nr artykułu |
G 1/4'' | 22 | 52 | 22 | 9 | 13,5 | 9 | 90 | ESD 14 A |
G 3/8'' | 22 | 52 | 22 | 9 | 13,5 | 9 | 94 | ESD 38 A |
M 16x1,5 | 22 | 52 | 22 | 9 | 13,5 | 9 | 93 | ESD 1615 A |
G 1/2'' | 24 | 53 | 22 | 10 | 13,5 | 9 | 95 | ESD 12 A |
G 3/8'' | 22 | 52 | 22 | 11 | 13,5 | 9 | 94 | ESD 38 AL |
M 16x1,5 | 22 | 52 | 22 | 11 | 13,5 | 9 | 105 | ESD 1615 AL |
G 1/2'' | 24 | 54,5 | 22 | 12 | 13,5 | 9 | 110 | ESD 12 AL |
- L -długość całkowita.
- Wykonanie AL z przedłużonym gwintem do montażu przy użyciu skręcanych złączy Ermeto
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu. Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki z gwintem zewnętrznym, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej, mosiądzu niklowanego i uszczelnieniem z gumy fluorowej (FKM).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
Zastosowanie
Szybkozłączki z serii ESD o DN 9 i średnicy wtyku 13,5 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część A, AL posiada z jednej strony gniazdo, a z drugiej gwint zewnętrzny (w wersji AL dłuższy). Gwinty z wewnętrznym stożkiem wg DIN 3863. Gniazda bez zaworu, można stosować tylko z wtykami bez zaworu. W tej wersji przewody przy rozpięciu będą ciekły.
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
Instrukcja obsługi szybkozłączek | ||
Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda. |
Szybkozłączki z Zabezpieczeniem Przed Przypadkowym Rozłączeniem - Opcja Dostępna na Specjalne Zamówienie
Pozycja w której może nastąpić odłączenie szybkozłączki od wtyku |
Obrotowa tulejka zabezpieczająca |
Pozycja uniemożliwiająca odłączenie szybkozłączki od wtyku |
Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze. Jeżeli do regulacji temperatury stosujemy, bardziej wymagające media, które mogą zawierać agresywne dla VITONU substancje, takie jak stężone kwasy lub zasady, możemy zastosować uszczelki z innych materiałów (EPDM, FFKM).
Informacje dodatkowe pomocne przy wyborze tego produktu:
