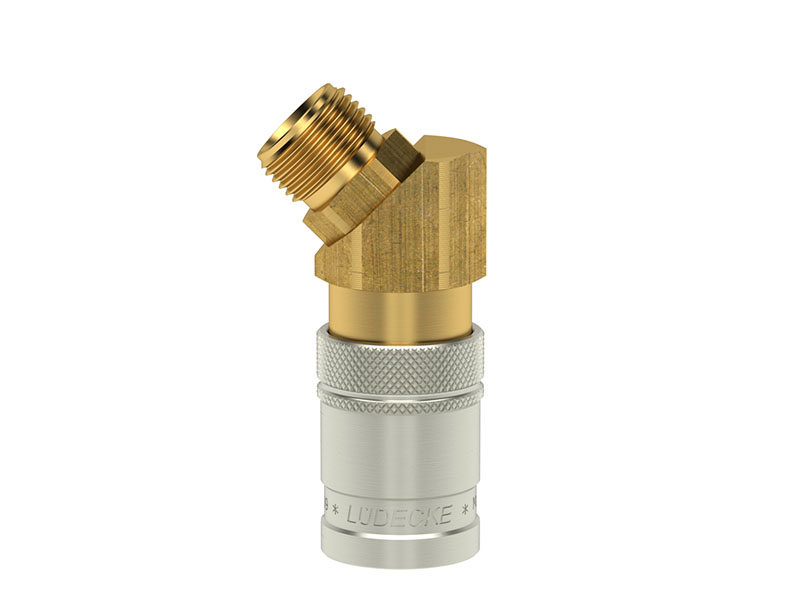

Szybkozłączka z Gwintem Zewnętrznym Pod Kątem 45° - Rozmiar 13,5mm - DN 9 - Typ ESDF A-45 - Odp DME 3/8'' - LUDECKE



Szybkozłączki (gniazda) z gwintem zewnętrznym pod kątem 45°, ze stożkiem wewnętrznym DIN 3863, przeznaczone do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Wolny Przelot. Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Szybkozłączka kompatybilna z systemem DME 3/8". Obsługa oburącz. Uszczelka płaska. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58
  • Materiał tulei odłączającej: mosiądz MS 58  niklowany
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze, woda, olej i inne.
  • Uszczelnienie: VITON (guma fluorowa) płaska uszczelka.
  • Gwint: ISO 228 / DIN 13.
  • Stożek wewnętrzny: DIN 3863
  • Obsługa: Oburącz
gwint DN SW L d

długość

gwintu

d1 przelot

waga

[g]

nr artykułu

G 3/8'' 9 22 54 22 11 13,5 9 114 ESDF 38 A-45
M 16x1,5 9 22 54 22 11 13,5 9 114 ESDF 1615 A-45
  •  L - długość całkowita.

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.

Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki z gwintem zewnętrznym, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej, mosiądzu niklowanego i uszczelnieniem z gumy fluorowej (FKM).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Zastosowanie

Szybkozłączki z serii ESDF o DN 9 i średnicy wtyku 13,5 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia.  Część A-45  posiada z jednej strony gniazdo, a z drugiej gwint zewnętrzny ze stożkiem wewnętrznym DIN 3863 pod kątem 45°. Gniazda bez zaworu, można stosować tylko z wtykami bez zaworu. W tej wersji z zaworami przewody przy rozpięciu będą ciekły. Można łączyć z wtykami z serii ESD.

Odłączanie i wpinanie przewodów w tym systemie wymaga użycia dwóch rąk, według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
intrukcja-twohand-operation1-szybkozlaczki intrukcja-twohand-operation2-szybkozlaczki intrukcja-twohand-operation3-szybkozlaczki intrukcja-twohand-operation4-szybkozlaczki
Krok 1. Wpięcie wtyku do gniazda jest możliwe dopiero po odciągnięciu tulei odłączającej wskazanej strzałką. Krok 2. Aby zamknąć złączę i otworzyć zawór, konieczne jest zaciągnięcie w stronę wtyku tulei odłączającej wskazanej strzałką. Następnie należy sprawdzić połączenie pociągając za wtyk zgodnie z kierunkiem wskazaną niższą strzałką. Krok 3 Rozpięcie złącza możliwe jest po odciągnięciu tulei odłączającej wskazanej strzałką, zgodnie z kierunkiem wskazaną przez poziomą strzałkę. Krok 4. Po odciągnięciu tulei rozłączającej, wskazanej strzałką, można wypiąć wtyczkę, trzymając jednocześnie odciągniętą tuleję. Tuleja po wypięciu sama wróci do pozycji wyjściowej.

Obsługa dwoma rękoma, szybkozłączek z serii ESDF wynika z innej budowy złączek, w której zastosowano specjalną płaską uszczelkę wykonaną z Vitonu. Gniazda nie posiadają sprężyny wypychającej wtyk przy rozpinaniu.

szybkozlacza-seria-ESDMF-DN6-DME-ludecke-BUDOWA

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu płaskich uszczelek i materiałów wysokiej jakości, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze. Specjalny kształt uszczelek zapewnia większą szczelność złączek, a co za tym idzie, zmniejsza ryzyko wycieku medium regulującego temperaturę w niekontrolowany sposób. Dzięki temu zmniejsza się ryzyko zanieczyszczenia środowiska, czy miejsca pracy operatorów maszyn, którzy nie powinni być narażeni na kontakt z medium o wysokiej temperaturze, lub o toksycznym wpływie na zdrowie.
