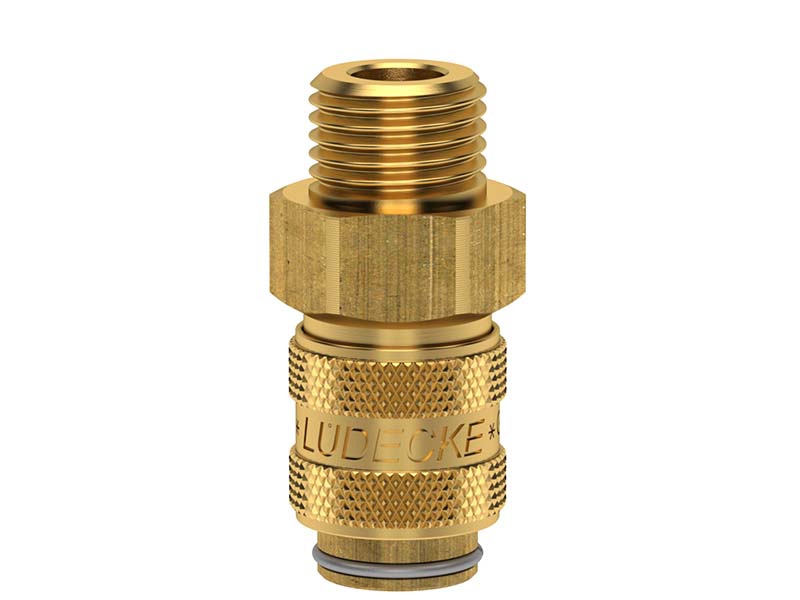

Szybkozłączka z Gwintem Zewnętrznym i Zaworem Odcinającym MINI DN 5 - Typ ESM AAB i ESMN AAB - LUDECKE



Miniaturowe szybkozłączki wykonane z mosiądzu MS 58 lub nilkowane, dające się obsługiwać jedną ręką. Szybkozłączki z zaworem odcinającym. Szybkozłączki przeznaczone do stosowania z wtykami z zaworem odcinającym.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 lub nilkowany.
  • Materiał tulei odłączającej: mosiądz MS 58.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 330.
  • Uszczelnienie: Perbunan NBR.
  • Gwint: ISO 228 / DIN 13.
gwint L DN SW

L1 [mm]

d

długość

gwintu

waga

[g]

nr artykułu

niklowane

nr artykułu

mosiądz

G 1/8'' 37 5 14 37 17 7 27 ESMN 18 AAB ESM 18 AAB
G 1/4'' 38 5 17 38 17 9 36 ESMN 14 AAB ESM 14 AAB
G 3/8'' 38 5 19 38 17 9 43 ESMN 38 AAB ESM 38 AAB
M 10x1 37 5 14 37 17 7 35 ESMN 101 AAB ESM 101 AAB
M 12x1,5 39 5 17 39 17 10 37 ESMN 121 AAB ESM 121 AAB
M 14x1,5 39 5 17 39 17 10 37 ESMN 141 AAB ESM 141 AAB
  • L - całkowita wysokość.
  • d - całkowita szerokość.

Obustronnie odcinająca

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.
