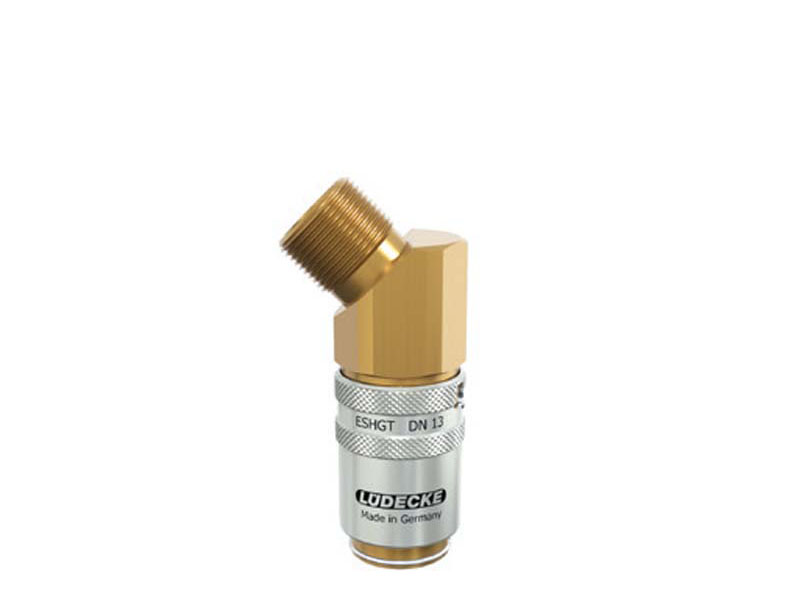

Szybkozłączka z Gwintem Zewnętrznym 45° - Rozmiar 19 - DN 13 - Typ ESHGT AL45 - LUDECKE



Szybkozłączki (gniazda) z gwintem zewnętrznym zakończonym wewnętrznym stożkiem pod kątem 45°, przeznaczone do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Wolny przelot. Szybkozłączka kompatybilna z systemem HASCO Z 8. Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Wyposażone w system bezpieczeństwa TempSecure® by LÜDECKE, umożliwiający szybką wizualną identyfikację stanu połączenia. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

eshg-eshgt-eshgte-dn13-profil-wtyk-LUDECKE

  • Ciśnienie robocze [bar]: 15.
  • Temperatura pracy: -20°C do +220°C.
  • Medium: powietrze, woda, olej i inne.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Materiał tulei odłączającej: mosiądz MS 58 niklowany.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 .
  • Uszczelnienie: VITON o podwyższonej odporności (guma fluorowa) opcjonalnie EPDM, FFKM.
  • Zaleta: Wysokie bezpieczeństwo - Tuleja blokująca posiada kolor w celu wizualnej identyfikacji czy szybkozłączka jest otwarta czy zamknięta.
  • Gwint: ISO 228/DIN 13

gwint

DN SW

l

d

długość

gwintu

d1 przelot

waga

[g]

nr artykułu

G 1/2" 13 30 81 32,5 16 19 13 332 ESHGT 12 AL45
G 3/4“ 13 30 81 32,5 16 19 13 357 ESHGT 34 AL45
M 24x 1,5 13 30 81 32,5 17 19 13 348 ESHGT 2415 AL45

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.

Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki z gwintem zewnętrznym, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej, mosiądzu niklowanego i uszczelnieniem z gumy fluorowej (FKM).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Zastosowanie

Szybkozłączki z serii ESHGT o DN 13 i średnicy wtyku 19 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część AL45 posiada z jednej strony gniazdo, a z drugiej gwint zewnętrzny zakończony wewnętrznym stożkiem wg DIN 3863, pod kątem 45°. Gniazda bez zaworu, można stosować tylko z wtykami bez zaworu. W tej wersji przewody przy rozpięciu będą ciekły. Można stosować wtyki z serii ESHG.

Zaletą szybkozłączek z serii ESHGT, jest zastosowany oryginalny system bezpieczeństwa TempSecure® by LÜDECKE, dzięki zastosowaniu wizualnej kontroli zamknięcia szybkozłączek:

Szybka identyfikacja wizualna
zlacza-temp-control-secure zlacza-temp-control-unsecure
Złączę rozpięte - brak widocznego koloru Złącze zamknięte - widoczny zielony kolor

Połączenie ze sobą elementów wymusza automatyczną blokadę połączenia. Dodatkowe kodowanie kolorem na tulei blokującej wskazuje na prawidłowe i bezpieczne połączenie. Proces rozłączania można przeprowadzić nawet bez możliwości obserwacji (na ślepo) dzięki wymuszonemu prowadzeniu tulei blokującej.Wymaga to jednak celowego ręcznego odblokowania.Przypadkowe lub niezamierzone rozłączenie jest prawie niemożliwe. Co znacząco zwiększa bezpieczeństwo pracy, jak również zwiększenia bezpieczeństwa dla środowiska, czy zmniejsza ryzyko uszkodzenia maszyn produkcyjnych.

Instrukcja obsługi szybkozłączek
intrukcja-tempsecure-1 intrukcja-tempsecure-2 intrukcja-tempsecure-3
Krok 1. Wpięcie gniazda jednym ruchem do wtyku, strzałka wskazuje na odbezpieczone zamknięcie, brak zielonej identyfikacji wizualnej na szybkozłączce Krok 2. Dociśnięcie szybkozłączki. Strzałka wskazuje że Szybkozłączka, nie jest dociśnięta. Krok 3 Dociśnięcie złączki, powoduje otwarcie zaworu, strzałka wskazuje na miejsce identyfikacji, które wskazuje na prawidłowe spięcie szybkozłączki i otwarcie zaworu - kolor zielony
intrukcja-tempsecure-4 intrukcja-tempsecure-5 intrukcja-tempsecure-6
Krok 4. W celu odłączenia przewodu, należy chwycić wskazaną za pomocą strzałki tuleje odłączającą. Krok 5. Następnie należy tuleję przekręcić zgodnie z ruchem wskazówek zegara, i podciągnąć do siebie. Krok 6. Szybkozłączka jest prawidłowo wypięta, a wskazany strzałką znacznik wizualny wskazuje na zamknięcie zaworu.

Zastosowanie systemu

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 220°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze. Jeżeli do regulacji temperatury stosujemy, bardziej wymagające media, które mogą zawierać agresywne dla VITONU substancje, takie jak stężone kwasy lub zasady, możemy zastosować uszczelki z innych materiałów (EPDM, FFKM).
