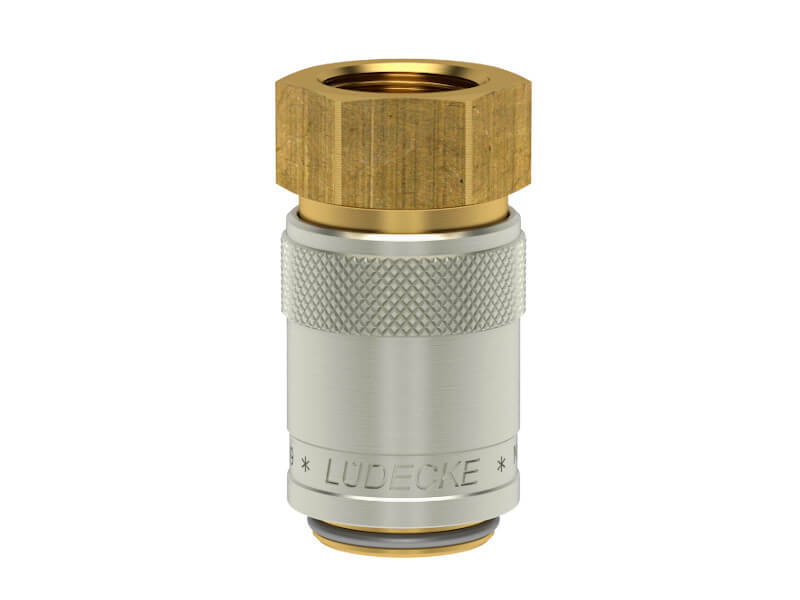

Szybkozłączka z Gwintem Wewnętrznym - Rozmiar 13,5mm - DN 9 - Typ ESD - Odpowiednik DME 3/8'' - LUDECKE



Szybkozłączki przeznaczone do stosowania w układach regulacji temperatury, gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z DME 3/8".


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 / 2.0401.
  • Materiał tulei odłączającej: mosiądz MS 58 / mosiądz 2.0401.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze, woda, olej i inne.
  • Uszczelnienie: O-Ring - VITON powlekany PTFE ( guma fluorowa powlekana teflonem ).
  • Gwint: ISO 228 / DIN 13.
  • Przystosowana do obsługi jedną ręką
Gwint DN SW

L

d

długość

gwintu

d1 Przelot

waga

[g]

nr artykułu

bez zaworu

odcinającego

nr artykułu

z zaworem

odcinającym

G 1/4'' 9 17 44,5 22 9 13,5 9 75 ESD 14 I ESD 14 IAB
G 3/8'' 9 22 46 22 9 13,5 9 84 ESD 38 I ESD 38 IAB
G 1/2'' 9 24 49 22 12 13,5 9 110 ESD 12 I ESD 12 IAB
  •  L - długość całkowita.

Z Wolnym Przelotem

Szybkozłączka Bez Zaworu

("z wolnym przelotem")

Obustronnie odcinająca

Szybkozłączka z Zaworem

Odcinającym (z Iglicą)

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.



Szybkozłączki z Zabezpieczeniem Przed Przypadkowym Rozłączeniem

- Opcja Dostępna na Specjalne Zamówienie

Pozycja w której może nastąpić

odłączenie szybkozłączki od wtyku

Obrotowa tulejka

zabezpieczająca

Pozycja uniemożliwiająca

odłączenie szybkozłączki od wtyku

1 o1 4
Zabezpieczenie dostępne jest na zamówienie jako opcja dodatkowa dla grup ESHM, ESHME, ESH, ESHE, ESDM i ESD.
