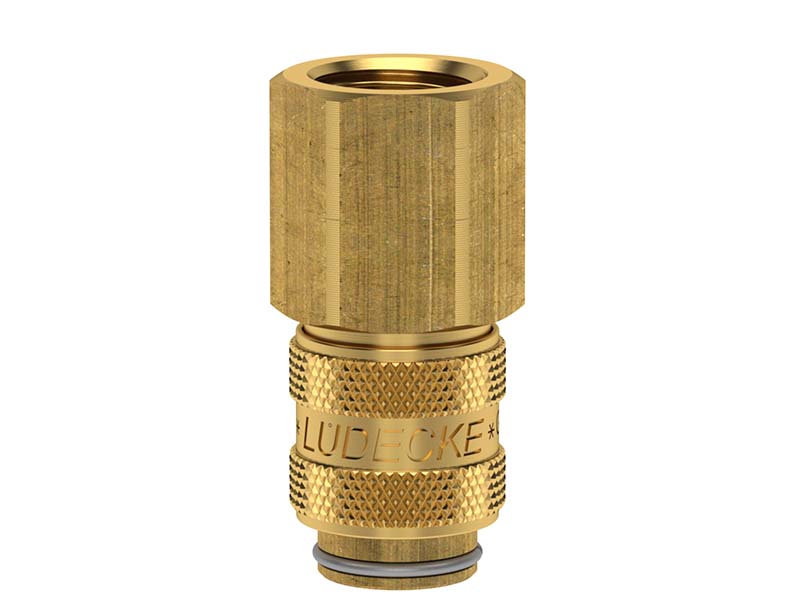

Szybkozłączka z Gwintem Wewnętrznym i Zaworem Odcinającym MINI DN 5 - Typ ESM IAB i ESMN IAB - LUDECKE



Gniazdo szybkozłączki o solidnej konstrukcji z gwintem wewnętrznym, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu niklowanego lub gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki z zaworem odcinającym. Szybkozłączki przeznaczone do stosowania z wtykami z zaworem odcinającym. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał Korpusu, tulei, korpusu zaworu, zawór, korek: mosiądz MS 58 gładki/niklowany
  • Materiał pierścienia ustalającego: stal szlachetna DIN 1.4310
  • Materiał Kulki: stal szlachetna DIN 1.3541
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 330.
  • Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM, FKM)
  • Gwint: ISO 228 / DIN 13.
gwint

L

[mm]

DN SW

L1

[mm]

D

[mm]

długość

gwintu

waga

[g]

nr artykułu

niklowane

nr artykułu

mosiądz

G 1/8'' 37 5 14 37 16 9 32 ESMN 18 IAB ESM 18 IAB
G 1/4'' 38 5 17 38 16 9 38 ESMN 14 IAB ESM 14 IAB
G 3/8'' 39,5 5 19 47 16 10,5 39 ESMN 38 IAB ESM 38 IAB
M 10x1 38 5 14 38 16 9 34 ESMN 101 IAB ESM 101 IAB
M 12x1,5 38 5 17 38 16 9 39 ESMN 121 IAB ESM 121 IAB
M 14x1,5 38 5 17 38 16 9 37 ESMN 141 IAB ESM 141 IAB
  • L - całkowita wysokość.
  • d - całkowita szerokość.
  • SW - rozmiar klucza

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat



Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłącza z gwintem wewnętrznym, wykonany z mosiądzu (MS 58) lub mosiądzu niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np. na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych.  Część IAB posiada z jednej strony gniazdo szybkozłączki, a z drugiej znormalizowany gwint wewnętrzny. Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Zastosowanie tych szybkozłączy zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

 plug-play1  plug-play2  plug-play3
 Krok 1. Wpięcie wtyku jednym ruchem do gniazda  Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.  Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
