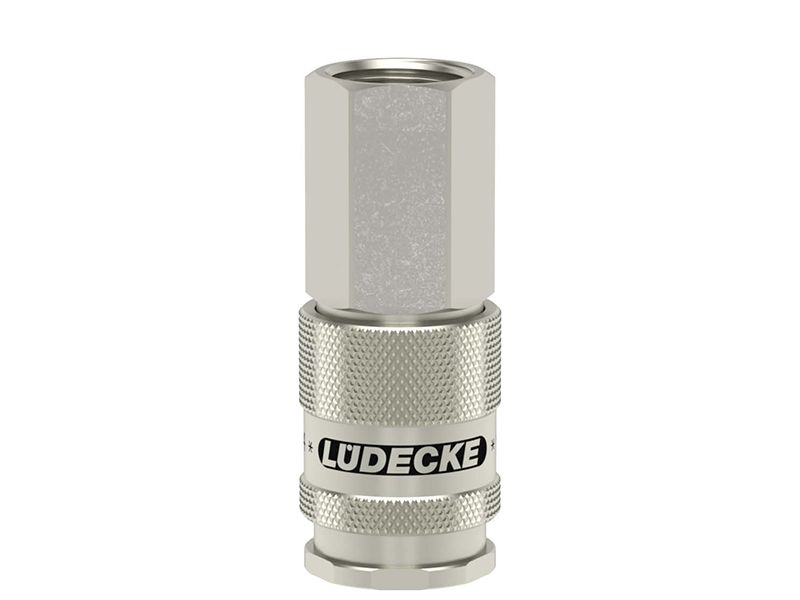

Szybkozłączka Przemysłowa z Gwintem Wewnętrznym DN 7,4 - Seria ESI1A - Typ I - LUDECKE



Szybkozłączka z zabezpieczeniem, z gwintem wewnętrznym. Wykonana z mosiądzu MS 58 niklowanego z zaworem. Stosowana do przesyłu powietrza do oddychania (np w respiratorach), obsługa dwoma rękoma. Może pracować w ciężkich warunkach środowiska, zapylenia etc. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

esi1a-2a-dn74-profil-wtyk-LUDECKE

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu, tulei odłączającej i wtyku: mosiądz MS 58 niklowany.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna (1.4310, 14034).
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 1800.
  • Uszczelnienie: Perbunan NBR. (inne materiały na życzenie EPDM, FKM,FFKM)
  • Gwint: ISO 228 / DIN 10226
  • Odpowiednik: PARKER, Rectus 95/96, Cejn 320.
gwint DN SW

L

d

długość

gwintu

waga

[g]

nr artykułu

MS 58 niklowany

G 1/4'' 7,4 19 56 23 10 109 ESI1A 14 I
G 3/8'' 7,4 19 56 23 10 103 ESI1A 38 I
G 1/2'' 7,4 24 58 23 12 138 ESI1A 12 I
  • L - długość.
  • d - średnica.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki jednostronnie odcinającej z gwintem wewnętrznym, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESI1A o rozmiarze DN 7,4 zaprojektowane do używania w szczególnie ciężkich i wymagających warunkach, w środowisku zanieczyszczonego powietrza, w którym musi być podawane czyste powietrze do masek oddechowych czy respiratorów, np. zakłady lakiernicze, pożarnictwo, zapylone stanowiska do piaskowania, a nawet przy respiratorach oddechowych w szpitalach.
Część I posiada z jednej strony gniazdo, a z drugiej gwint wewnętrzny. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Gniazda z serii ESI1A można łączyć z wtykami z serii ESI2A.
Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Szybkozłączki dla bezpieczeństwa wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, według poniższej instrukcji:

Zasada Działania Szybkozłączek do Oddychania obsługiwanych dwoma rękoma, dwustopniowo.
intrukcja-breath1 intrukcja-breath2 intrukcja-breath3

Krok 1

Wpięcie wtyku jednym ruchem do gniazda

Krok 2

Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza.

Krok 3

Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda.
