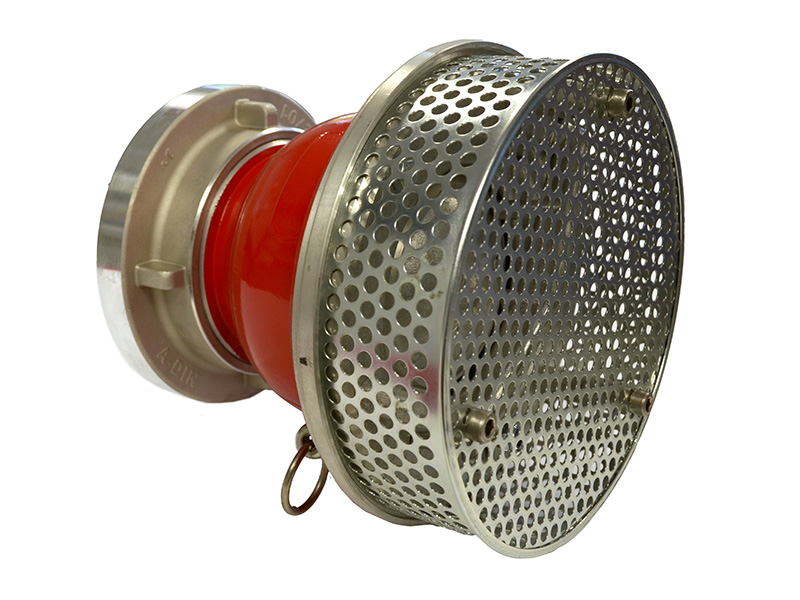

Smok Ssawny Prosty

• produkt z sitem i zaworem zwrotnym

Właściwości użytych materiałów i zastosowanie.

Smok ssawny z koszem i złączem "Storz" (Strażackie) wykonani z aluminium, z uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, to gllin wzbogacony o elementy takie jak cynk, miedź, krzem, mangan i inne metale, wyróżniają się swoją wytrzymałością, twardością, a jednocześnie niską wagą. Ich odporność na korozję i niska gęstość sprawiają, że są one cenione w produkcji złączy niskociśnieniowych, szczególnie tam, gdzie kluczowe jest zmniejszenie ciężaru, na przykład w systemach hydraulicznych, przemyśle samochodowym i lotniczym, a także w automatyce i cybernetyce. Proces anodowania dodatkowo zwiększa wytrzymałość tych stopów na zużycie i przetarcie. Ponadto, stopy aluminium cechują się dobrą odpornością chemiczną na przesyłane media, co czyni je idealnym wyborem w połączeniach z przewodami wykonanymi z tworzyw sztucznych, zwłaszcza w aplikacjach wymagających lekkości i trwałości.

Zaleca się stosowanie złączy z aluminium kutego. Złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, pozwalają na mocniejsze zaciśnięcie złącza czego efektem jest pewniejsze połączenie. Większa odporność mechaniczna materiału oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Aby połączyć dwa elementy, wystarczy obrót o ćwierć obrotu (90 stopni), co gwarantuje mocne i bezpieczne połączenie.

System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne. Są one także używane w rolnictwie, ogrodnictwie, przemyśle chemicznym, spożywczym, a także w systemach transportu pneumatycznego.

Smoki ssawne, stosowane są w pożarnictwie, rolnictwie i przemyśle, do montowania na końcówkach przewodów ssawnych służących do pobierania przede wszystkim płynów, w tym wody. W pożarnictwie mogą służyć do pobierania wody do celów gaśniczych ze zbiorników naturalnych, gdzie sitko z odpowiednio dobraną wielkością otworów, zabezpiecza urządzenia zasysające przed dostaniem się do instalacji dużych cząstek stałych, które mogą uszkodzić elementy instalacji. Końcówka wyposażona jest w zawór zwrotny, który zabezpiecza instalację, przed cofnięciem się pobieranego płynu z powrotem do zbiornika, podczas przerw w zasysaniu.
