Przewód Ciśnieniowy z Poliuretanu - Wąż Spiralny z Zakończeniami Obrotowymi - z Gwintami Zewnętrznymi - LUDECKE

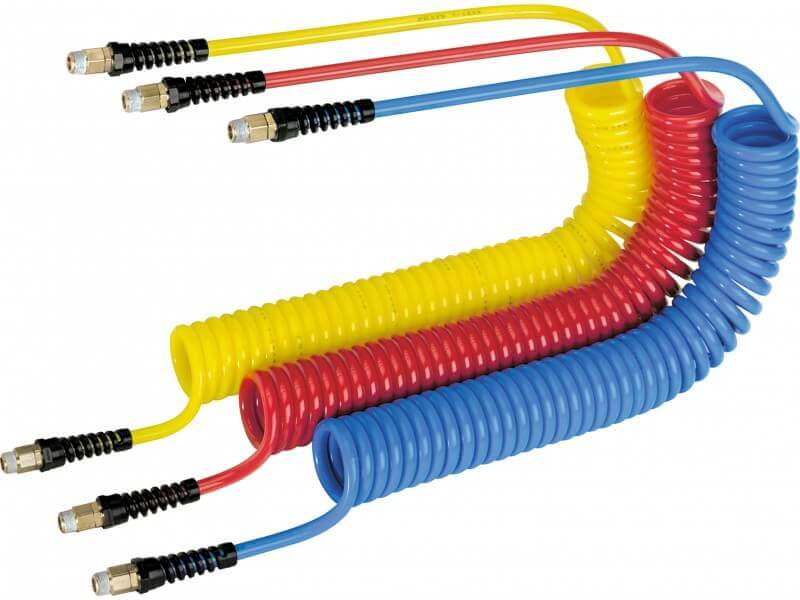

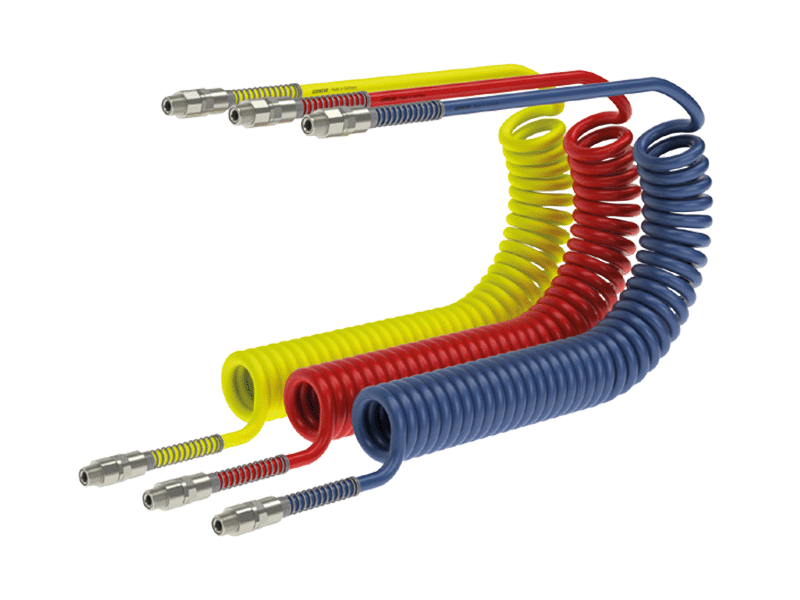

Przewód spiralny MODY wykonany z PU opartego na poliestrach, uzbrojony w złącza z gwintem zewnętrznym DN 7,2 (seria ES). Montowany oryginalnie przez producenta - Ludecke. Stosowany w pneumatyce, automatyce, technice pomiarowej i sterującej, motoryzacji, budownictwie, garażach, myjniach samochodowych. Poza sprężonym powietrzem nadaje się do przesyłu gazu, oleju, płynów niezamarzających i środków myjących np. do mycia felg aluminiowych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 10
  • Temperatura pracy [°C]: od -20 do +85
  • Media: powietrze i inne media płynne
  • Gwint: DIN 2999 powlekany uszczelnieniem LOCTITE

Ø węża

gwint

max dł.

robocza [m]

długość [m]

długość

po złożeniu

Ø spirali [mm]

kolor

 nr artykułu

niebieski

4/6 R 1/4 Z 3 4,5 370 33 niebieski PUB 463 DVK
4/6 R 1/4 Z 3 4,5 370 33 żółty PUG 463 DVK
4/6 R 1/4 Z 3 4,5 370 33 czerwony PUR 463 DVK
4/6 R 1/4 Z 6 7,5 480 33 niebieski PUB 466 DVK
4/6 R 1/4 Z 6 7,5 480 33 żółty PUG 466 DVK
4/6 R 1/4 Z 6 7,5 480 33 czerwony PUR 466 DVK
5/8 R 1/4 Z 3 4,5 320 36 niebieski PUB 583 DVK
5/8 R 1/4 Z 3 4,5 320 36 żółty PUG 583 DVK
5/8 R 1/4 Z 3 4,5 320 36 czerwony PUR 583 DVK
5/8 R 1/4 Z 6 7,5 610 36 niebieski PUB 586 DVK
5/8 R 1/4 Z 6 7,5 610 36 żółty PUG 586 DVK
5/8 R 1/4 Z 6 7,5 610 36 czerwony PUR 586 DVK
6,5/10 R 1/4 Z 3 4,5 320 52 niebieski PUB 65103 DVK
6,5/10 R 1/4 Z 3 4,5 320 52 żółty PUG 65103 DVK
6,5/10 R 1/4 Z 3 4,5 320 52 czerwony PUR 65103 DVK
6,5/10 R 1/4 Z 6 7,5 550 52 niebieski PUB 65106 DVK
6,5/10 R 1/4 Z 6 7,5 550 52 żółty PUG 65106 DVK
6,5/10 R 1/4 Z 6 7,5 550 52 czerwony PUR 65106 DVK
6,5/10 R 1/4 Z 8 10 660 52 niebieski PUB 65108 DVK
6,5/10 R 1/4 Z 8 10 660 52 żółty PUG 65108 DVK
6,5/10 R 1/4 Z 8 10 660 52 czerwony PUR 65108 DVK
8/12 R 3/8 Z 3 4,5 270 65 niebieski PUB 8123 DVK
8/12 R 3/8 Z 3 4,5 270 65 żółty PUG 8123 DVK
8/12 R 3/8 Z 3 4,5 270 65 czerwony PUR 8123 DVK
8/12 R 3/8 Z 6 7,5 550 65 niebieski PUB 8126 DVK
8/12 R 3/8 Z 6 7,5 550 65 żółty PUG 8126 DVK
8/12 R 3/8 Z 6 7,5 550 65 czerwony PUR 8126 DVK
8/12 R 3/8 Z 8 10 620 65 niebieski PUB 8128 DVK
8/12 R 3/8 Z 8 10 620 65 żółty PUG 8128 DVK
8/12 R 3/8 Z 8 10 620 65 czerwony PUR 8128 DVK
9/13 R 3/8 Z 3 4,5 280 68 niebieski PUB 9133 DVK
9/13 R 3/8 Z 3 4,5 280 68 żółty PUG 9133 DVK
9/13 R 3/8 Z 3 4,5 280 68 czerwony PUR 9133 DVK
9/13 R 3/8 Z 6 7,5 640 68 niebieski PUB 9136 DVK
9/13 R 3/8 Z 6 7,5 640 68 żółty PUG 9136 DVK
9/13 R 3/8 Z 6 7,5 640 68 czerwony PUR 9136 DVK
9/13 R 3/8 Z 8 10 700 68 niebieski PUB 9138 DVK
9/13 R 3/8 Z 8 10 700 68 żółty PUG 9138 DVK
9/13 R 3/8 Z 8 10 700 68 czerwony PUR 9138 DVK
11/16 R 1/2 Z 3 4,5 270 90 niebieski PUB 11163 DVS
11/16 R 1/2 Z 3 4,5 270 90 żółty PUG 11163 DVS
11/16 R 1/2 Z 3 4,5 270 90 czerwony PUR 11163 DVS
11/16 R 1/2 Z 6 7,5 540 90 niebieski PUB 11166 DVS
11/16 R 1/2 Z 6 7,5 540 90 żółty PUG 11166 DVS
11/16 R 1/2 Z 6 7,5 540 90 czerwony PUR 11166 DVS
11/16 R 1/2 Z 8 10 600 90 niebieski PUB 11168 DVS
11/16 R 1/2 Z 8 10 600 90 żółty PUG 11168 DVS
11/16 R 1/2 Z 8 10 600 90 czerwony PUR 11168 DVS
13/19 R 3/4 Z 3 4,5 300 125 niebieski PUB 13193 SVS
13/19 R 3/4 Z 3 4,5 300 125 żółty PUG 13193 SVS
13/19 R 3/4 Z 6 7,5 480 125 niebieski PUB 13196 SVS
13/19 R 3/4 Z 6 7,5 480 125 żółty PUG 13196 SVS
13/19 R 3/4 Z 8 10 550 125 niebieski PUB 13198 SVS
13/19 R 3/4 Z 8 10 550 125 żółty PUG 13198 SVS

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Przewód zbudowany z węża spiralnego z Poliuretanu opartego na poliestrach, uzbrojony w złącza z gwintami zewnętrznymi wg DIN EN 10226, pokrytych uszczelnieniem z LOCTICIDE, wykonane z mosiądzu gładkiego MS 58 lub niklowanej stali, elementy (sprężyny zabezpieczające) wykonane z poliamidu lub stali szlachetnej.

Ogólne właściwości materiałów:

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

W przypadku materiału stosowanego w przewodach MODY, PU swoją odporność na agresywne media myjące felgi, w których skład wchodzi bardzo żrący kwas fluorowodorowy - rozpuszczający szkło, zawdzięcza metodzie wytwarzania opartego o poliestry, które wykazują się dobrą odpornością na chemikalia.

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywa sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku stali, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować korozję, co może osłabić wytrzymałość szybkozłączki np. na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Zastosowanie

Przewód spiralny MODY ze złączami obrotowymi z gwintami zewnętrznymi, całkowicie zmontowany przez producenta. Przewody przechodzą wewnętrzną kontrolę jakości, dzięki czemu klient ma pewność pracy z przewodem najwyższej jakości. Wąż wykonany z poliuretanu na bazie poliestrów, ze wzmocnionym pokryciem, zapewnia długotrwałą żywotność. Każdy zestaw posiada indywidualne opakowanie dzięki czemu zapewniony jest czysty i bezpieczny transport. Przeznaczony do transportu sprężonego powietrza i mediów płynnych w przemyśle, warsztatach samochodowych i rzemieślniczych. Stosowany w pneumatyce, automatyce, technice pomiarowej i sterującej, motoryzacji, budownictwie, garażach, myjniach samochodowych. Przewód doskonale sprawdza się również w transporcie środków myjących w myjniach samochodowych, w tym agresywnych chemicznie środków do czyszczenia felg aluminiowych.
