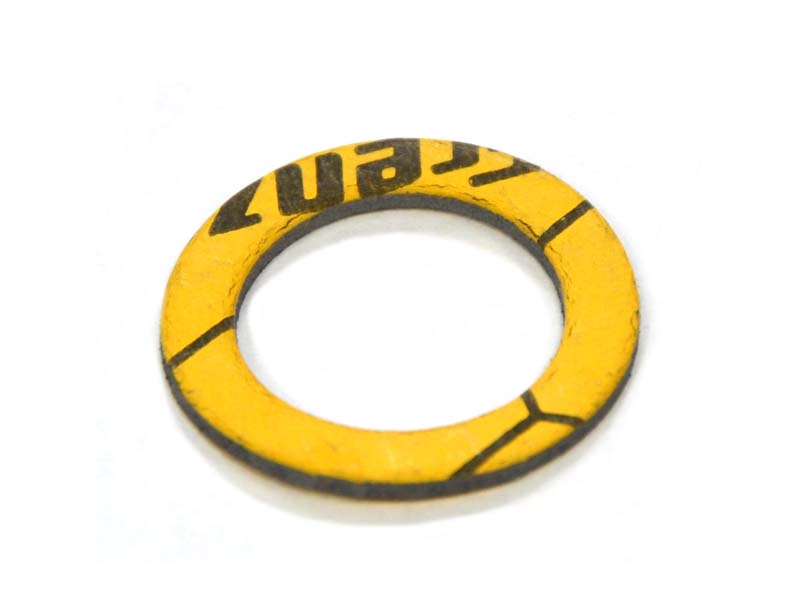

Oryginalne Uszczelki Gwintu Wewnętrznego - Frenzelit Novatec Spezial - Typ DGI - LUDECKE

• h - wysokość całkowita

Właściwości użytych materiałów i zastosowanie.

Uszczelnienie do złącz do nasyconej pary wodnej z Frenzelitu Novapress Multii II.

Ogólne właściwości materiałów:

Frenzelit Novapress Multii II, jest materiałem uszczelniającym produkowanym przez niemiecką firmę Frenzelit. Produkt ten jest dedykowany do uszczelniania instalacji do przesyłu pary nasyconej i gorącej wody. Materiał jest mieszaniną włókien aramidowych, znanych powszechnie pod nazwą kevlaru, gumy olejoodpornej NBR oraz wypełniacza grafitowego. Materiał ten zastąpił używane wcześniej uszczelki na bazie zabronionego w użytku azbestu.
Kevlar to bardzo wytrzymałe włókna z polimeru z grupy poliamidów, które zostały wynalezione przez amerykankę polskiego pochodzenia Stephanie Kwołek. Ma on bardzo szerokie zastosowanie, ale do najbardziej znanych należy użycie materiału w kamizelkach kuloodpornych, kaskach, hełmach ochronnych, czy jako składnik pancerzy pojazdów wojskowych. Powszechnie jest stosowany w wyczynowym sprzęcie sportowym typu narty, ramy rowerów, rakietach tenisowych czy trampolinach. Kevlar jest niepalny, odporny na zużycie i nie przewodzi elektryczności, ale stopniowo rozkłada się pod wpływem promieniowania UV i powietrza atmosferycznego.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).

Zastosowanie

Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. Uszczelkę montuję się wewnątrz gwintu. Producent złączy, dla bezpieczeństwa użytkowania sugeruje wymianę uszczelki za każdym razem, gdy zmieniamy, lub rozkręcamy złącze do pary.
