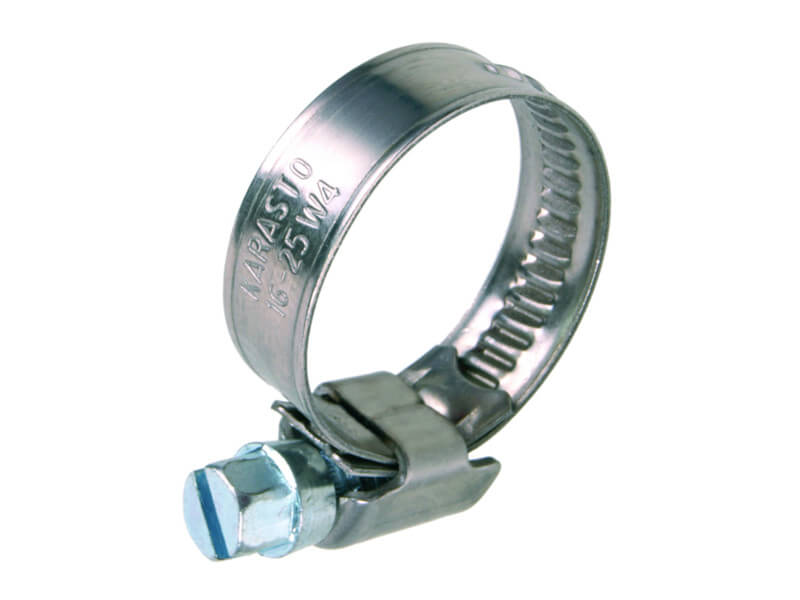

Opaska Zaciskowa - W4 - 9 mm - ze Stali Szlachetnej - KARASTO
Opaska zaciskowa na wąż, typu ślimakowego, wykonana zgodnie z normą DIN 3017. Klasa wykonania W4, w całości ze stali szlachetnej. Szerokość taśmy 9mm. Stosowana do zaciskania na wężach ze standardowymi karbowanymi króćcami, w różnych aplikacjach przesyłowych, instalacji powietrznych i gazowych, głównie na zewnątrz w budownictwie, rolnictwie, czy też w przemyśle spożywczym i chemicznym. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Norma: W4, DIN 3017.
- Materiał: Opaska i śruba: stal nierdzewna 1.4301.
- Śruba: Sześciokątna z rowkiem na śrubokręt płaski.
zakres ściskania [mm] |
szerokość taśmy [mm] |
nr id |
nr artykułu |
8 - 12 | 9 | 80835/1 | 79.8501 |
10-16 | 9 | 80835/2 | 79.8502 |
12 - 22 | 9 | 80835/3 | 79.8503 |
16 - 25 | 9 | 80835/4 | 79.8504 |
20 - 32 | 9 | 80835/5 | 79.8505 |
25 - 40 | 9 | 80835/6 | 79.8506 |
35 - 50 | 9 | 80835/7 | 79.8507 |
40 - 60 | 9 | 80835/8 | 79.8508 |
50 - 70 | 9 | 80835/9 | 79.8509 |
60 - 80 | 9 | 80835/10 | 79.8510 |
70 - 90 | 9 | 80835/11 | 79.8511 |
80 - 100 | 9 | 80835/12 | 79.8512 |
90 - 100 | 9 | 80835/13 | 79.8513 |
Właściwości użytych materiałów i zastosowanie.
Obejma ślimakowa GEKA W4 wykonana z stali szlachetnej.
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Najpopularniejszy w produkcji rodzaj stali nierdzewnej to tzw. stal austenityczna, oznaczona wg normy EN 10088 jako 1.4301, lub zwana popularnie stalą 18-10, ze względu na dodatek 18% chromu i 10 % niklu. Stop ten charakteryzuje się wysoką odpornością na działanie związków chemicznych, warunków atmosferycznych, wapna, zaprawy i środków czystości. Polecana w szczególności do użytku na zewnątrz, w przemyśle spożywczym, szpitalach, itd.
Normy:
Norma DIN 3017 dotyczy zacisków do węży, zwanych również zaciskami śrubowymi. Jest to norma opracowana przez Niemiecki Instytut Normalizacji (Deutsches Institut für Normung), który jest odpowiedzialny za tworzenie i publikowanie norm technicznych w Niemczech. Norma DIN 3017 określa wymagania techniczne, wymiary oraz wytyczne dotyczące montażu i użytkowania zacisków do węży. Właściwe stosowanie zacisków zgodnie z normą DIN 3017 zapewnia bezpieczeństwo i niezawodność połączeń węży w różnych systemach i zastosowaniach.
Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>
Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>
Zastosowanie:
Obejmy ślimakowe to rodzaj opasek zaciskowych do uzbrajania węży, w których mechanika zacisku polega na przesunięciu perforowanej taśmy za pomocą odpowiednio gwintowanej śruby (ślimaka). Jest to najczęściej stosowany i najprostszy typ opasek do węży pracujących pod maksymalnym ciśnieniem 25 bar. Opaskę zakłada się po zewnętrznej stronie węża, na króćce, znajdujące się wewnątrz węża, zapobiegając ryzyku wyrwania się złącza podczas pracy. Zakres ścisku dobiera się na podstawie zewnętrznej średnicy węża, a do zaciśnięcia opaski używa się najczęściej dodatkowych narzędzi w postaci klucza, imbusa lub śrubokrętu.
Śruby wykorzystane w opaskach, posiadają sześciokątne główki pod klucz, z rowkami umożliwiającymi również zastosowanie śrubokręta płaskiego. Specjalny kształt opaski zaciskowej, z zaokrąglonymi brzegami nie uszkadza zewnętrznej warstwy węży, na których jest montowana.
Opaski szeroko stosowane w konstrukcji instalacji przesyłowych w przemyśle, budownictwie i rolnictwie. Często wykorzystywane również do uzbrajania węży pracujących z agresywnymi mediami w przemyśle chemicznym, spożywczym, kosmetycznym ze względu na odporność materiału na wiele substancji wykorzystywanych w procesach produkcyjnych.
Informacje dodatkowe pomocne przy wyborze tego produktu:
