Opaska Zaciskowa - W1 - 9 mm - ze Stali Galwanizowanej - KARASTO

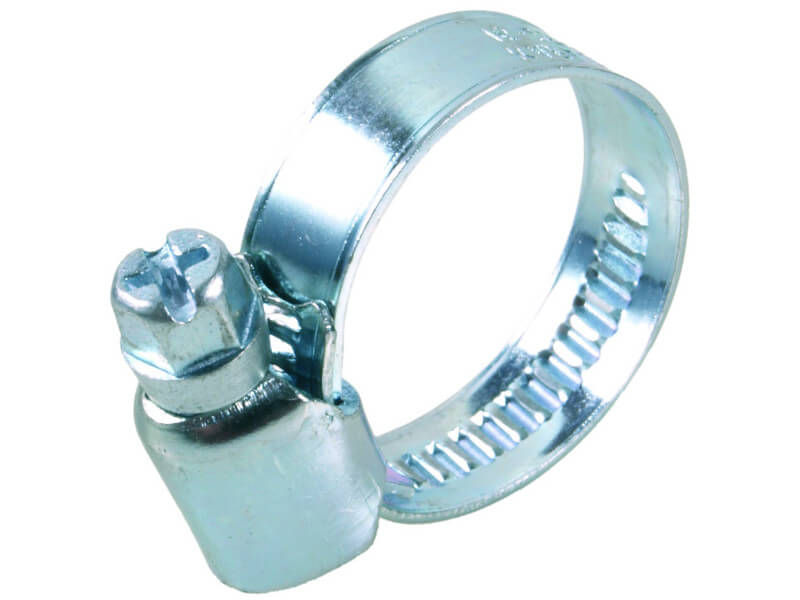

Opaska zaciskowa na wąż, typu ślimakowego, wykonana zgodnie z normą DIN 3017. Klasa wykonania W1, ze stali ocynkowanej, z chromowaną śrubą. Szerokość taśmy 9mm. Stosowana do zaciskania na wężach ze standardowymi karbowanymi króćcami, w różnych aplikacjach przesyłowych, instalacji powietrznych i gazowych, w ogrodnictwie, rolnictwie i w lekkich zastosowaniach przemysłowych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Norma: W1, DIN 3017.
  • Materiał: Opaska i uchwyt śruby: stal galwanizowana. Śruba: stal chromowana, pozbawiona chromu VI.
  • Śruba: Sześciokątna z rowkami na krzyżak.

zakres

ściskania [mm]

szerokość

taśmy [mm]

nr

id

nr

artykułu

8 - 12 9 80841/1 79.8101
10-16 9 80841/2 79.8102
12 - 22 9 80841/3 79.8103
16 - 25 9 80841/4 79.8104
20 - 32 9 80841/5 79.8105
25 - 40 9 80841/6 79.8106
32 - 50 9 80841/7 79.8107
40 - 60 9 80841/8 79.8108
50 - 70 9 80841/9 79.8109
60 - 80 9 80841/10 79.8110
70 - 90 9 80841/11 79.8111
80 - 100 9 80841/12 79.8112
90 - 110 9 80841/13 79.8113

Właściwości użytych materiałów i zastosowanie.

Obejma ślimakowa GEKA W1 wykonana z stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal pokrywa się również chromem w celu zwiększenia ochrony przed korozją. Chromianowanie pozwala na uzyskanie lepszych efektów ochronnych stali, szczególnie w przypadkach, gdy nie jest wymagana wysoka trwałość powłoki na ścieranie. Produkt nie zawiera szkodliwego dla zdrowia i środowiska chromu 6-ścio wartościowego.

Normy:

Norma DIN 3017 dotyczy zacisków do węży, zwanych również zaciskami śrubowymi. Jest to norma opracowana przez Niemiecki Instytut Normalizacji (Deutsches Institut für Normung), który jest odpowiedzialny za tworzenie i publikowanie norm technicznych w Niemczech. Norma DIN 3017 określa wymagania techniczne, wymiary oraz wytyczne dotyczące montażu i użytkowania zacisków do węży. Właściwe stosowanie zacisków zgodnie z normą DIN 3017 zapewnia bezpieczeństwo i niezawodność połączeń węży w różnych systemach i zastosowaniach.

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Zastosowanie:

Obejmy ślimakowe to rodzaj opasek zaciskowych do uzbrajania węży, w których mechanika zacisku polega na przesunięciu perforowanej taśmy za pomocą odpowiednio gwintowanej śruby (ślimaka). Jest to najczęściej stosowany i najprostszy typ opasek do węży pracujących pod maksymalnym ciśnieniem 25 bar. Opaskę zakłada się po zewnętrznej stronie węża, na króćce, znajdujące się wewnątrz węża, zapobiegając ryzyku wyrwania się złącza podczas pracy. Zakres ścisku dobiera się na podstawie zewnętrznej średnicy węża, a do zaciśnięcia opaski używa się najczęściej dodatkowych narzędzi w postaci klucza, imbusa lub śrubokrętu.

Śruby wykorzystane w opaskach, posiadają sześciokątne główki, z rowkami umożliwiającymi zastosowanie zarówno śrubokręta płaskiego jak i krzyżakowego. Specjalny kształt opaski zaciskowej, z zaokrąglonymi brzegami nie uszkadza zewnętrznej warstwy węży, na których jest montowana.

Opaski te cieszą się dużą popularnością w montażu instalacji wodnych, instalacji powietrznych i gazowych, w ogrodnictwie, rolnictwie, w budownictwie i w lekkich zastosowaniach przemysłowych.
