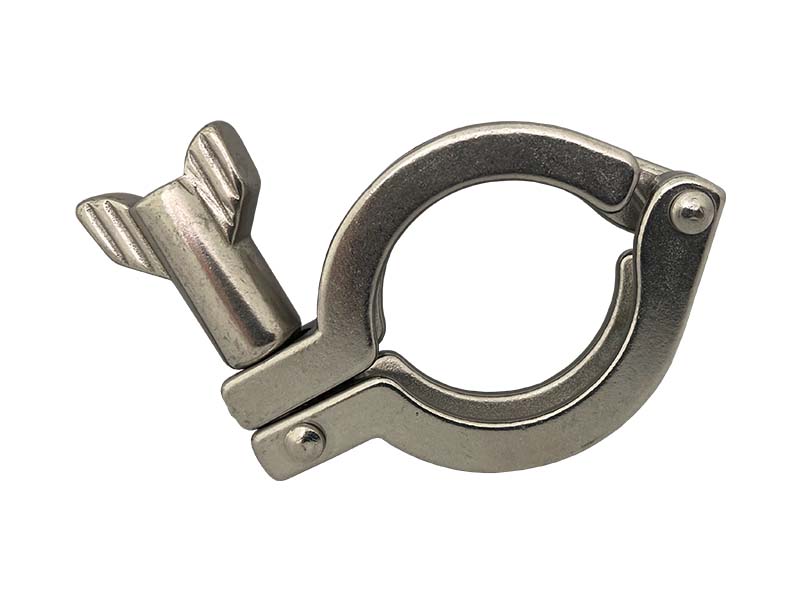

Obejma do Złączy Tri Clamp - TC - Spożywczych - AISI 304
Obejma talerzyków do złączy higienicznych zgodnych z DIN 32676, określanych także jako "talerzykowe" lub "Tri clamp". Wykonane ze stali szlachetnej, na jednym zawiasie. Stosowane przede wszystkim w przemyśle spożywczym, farmaceutycznym, kosmetycznym. Przed wyborem obejmy, prosimy o poprawną identyfikacje jej parametrów w celu uniknięcia pomyłek. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Materiał: Stal Szlachetna (AISI 304).
- Norma: DIN 32676.
rozmiar talerzyka [mm] |
ciśnienie robocze [bar] |
nr artykułu |
34 | 16 | CLC104 |
50,5 | 16 | CLC154 |
64 | 16 | CLC204 |
77 | 16 | CLC254 |
91 | 16 | CLC304 |
106 | 16 | CLC354 |
119 | 16 | CLC404 |
Właściwości użytych materiałów i zastosowanie.
Obejma do złączy Tri Clamp zgpdne z DIN 32676, wykonane ze stali szlachetnej
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Stal szlachetna 304, znana również jako stal nierdzewna 18/8, to jeden z najbardziej popularnych i szeroko stosowanych rodzajów stali nierdzewnej. Jest to stal austenityczna zawierająca nominalnie 18-20% chromu i 8-10,5% niklu, z maksymalną zawartością węgla 0,08%. Pozostałe składniki obejmują do 2% manganu, do 1% krzemu, do 0,045% fosforu, do 0,03% siarki oraz śladowe ilości azotu. Charakteryzuje się wysoką wytrzymałością na rozciąganie, oraz dobrą plastycznością. Jest niemagnetyczna w stanie wyżarzonym, ale może stać się lekko magnetyczna po obróbce na zimno.
Normy:
Norma DIN 32676 dotyczy złączy rurowych ze stali nierdzewnej przeznaczonych do zastosowań higienicznych i aseptycznych w przemyśle spożywczym, chemicznym i farmaceutycznym. Złącza te są znane jako złącza zaciskowe (Tri-Clamp), które są powszechnie stosowane do łączenia rur i komponentów w systemach procesowych, gdzie wymagane są wysoki poziom czystości i łatwość czyszczenia. Norma określa również wymagania dotyczące uszczelek stosowanych w złączach zaciskowych, które muszą być zgodne z przepisami FDA.
Zastosowanie
System złączy higienicznych Tri-clamp, znanych również jako złącza talerzykowe, to rodzaj złączy rurowych, o bardzo prostej konstrukcji, zmniejszających do minimum ryzyko kontaminacji, czyli zjawiska zanieczyszczenia instalacji przez gromadzące się w trudnodostępnych jej elementach mikroorganizmy, czy szkodliwe substancje. Ich prosta budowa, umożliwia łatwy i szybki dostęp do elementów, które wymagają częstego mycia w celu zachowania wysokich standardów higienicznych. Jest to istotne gdyż przy zastosowaniu w przemyśle spożywczym, farmaceutycznym czy laboratoryjnym kontaminacja może mieć poważne konsekwencje, wpływając na jakość produktów, bezpieczeństwo konsumentów oraz integralność procesów technologicznych. Złącza te mają prostą budowę symetryczną, tzn. że nie posiadają męskich i żeńskich elementów. Składają się na nie symetryczne "talerze, z charakterystycznym miejscem na uszczelkę, uszczelka oraz klamra, obejma, która służy do łączenia ze sobą talerzy.
Obejma do złączy Tri Clamp służy do łączenia ze sobą talerzyków złącza, czyli spinania złącza. Obejma posiada jeden zawias, łączący ze sobą elementy obejmujące charakterystyczne kołnierze złączy. Przed zamówieniem obejmy mającego być uzupełnieniem istniejącej instalacji, prosimy o poprawną identyfikację rozmiaru talerzyków w celu uniknięcia pomyłek i błędów podczas montażu.
Informacje dodatkowe pomocne przy wyborze tego produktu:
