Nypel z Dwustronnymi Zewnętrznymi Gwintami Stożkowymi - Typ VNC - LUDECKE

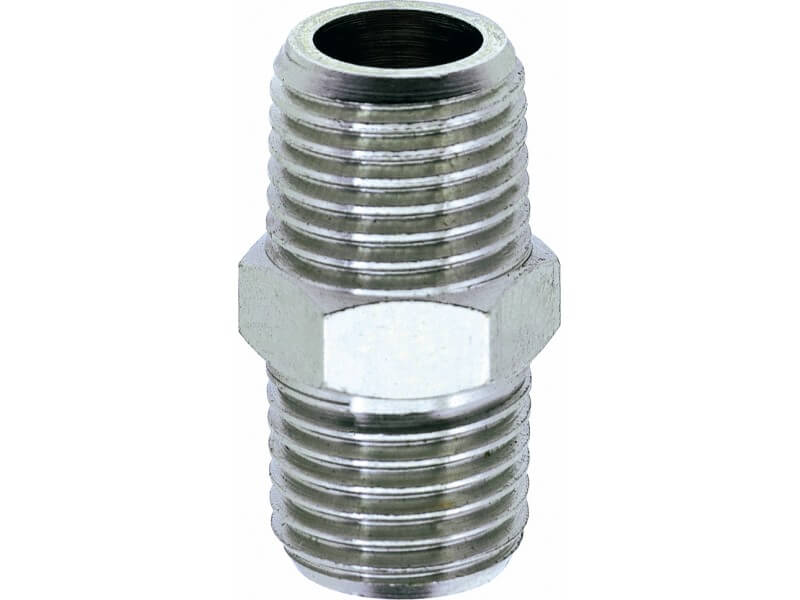

Nypel symetryczny ze stożkowymi gwintami zewnętrznymi, wykonany z mosiądzu niklowanego. Stosowany głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 8.
- Materiał: mosiądz MS 58 / 2.0401 niklowany.
- Medium: ciśnienie, gaz i inne.
- Gwint: DIN 2999.
gwint |
długość gwintu |
SW |
h |
waga [g] |
nr artykułu |
2 x R 1/8'' | 7,6 | 12 | 19,7 | 9 | VNC 250-18 |
2 x R 1/4'' | 11 | 14 | 27 | 16 | VNC 250-14 |
2 x R 3/8'' | 11,6 | 17 | 28,2 | 26 | VNC 250-38 |
2 x R 1/2'' | 14 | 22 | 33,5 | 52 | VNC 250-12 |
2 x R 3/4'' | 16,5 | 27 | 39 | 69 | VNC 250-34 |
Właściwości użytych materiałów i zastosowanie.
Nypel wykonany z mosiądzu (MS 58) niklowanego.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Zastosowanie
Nypel typ VNC, ze stożkowymi gwintami zewnętrznymi przeznaczony jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Łączniki te znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.
Informacje dodatkowe pomocne przy wyborze tego produktu:
