Nypel Gwintowany - do Gazów Spawalniczych - z Mosiądzu - KARASTO

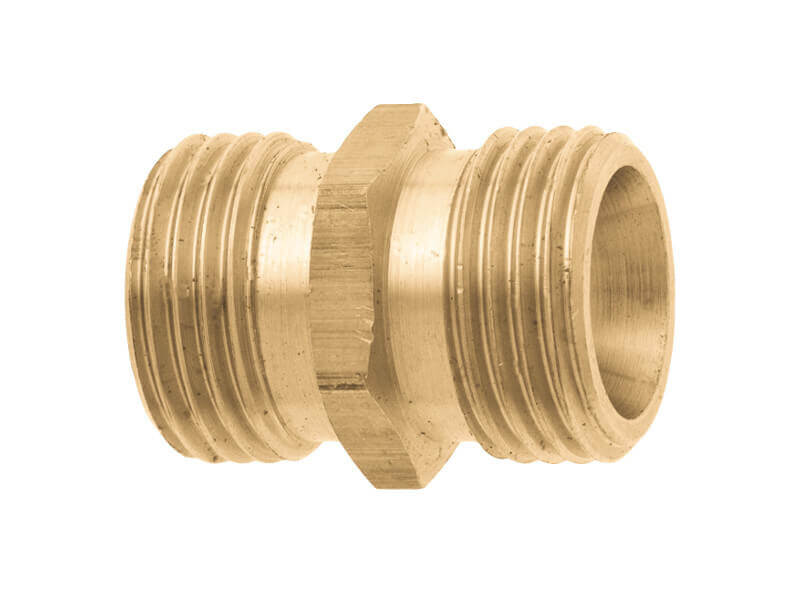

Nypel redukcyjny z gwintami zewnętrznymi, ze stożkiem na wejściu pod kątem 37°, wykonany z mosiądzu. Posiada sześciokątny pierścień pod klucz. Zastosowanie przy rozbudowie i modyfikacji instalacji przesyłu gazu do spawania w przemyśle i budowie maszyn. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Materiał: Mosiądz CW617N.

gwint 1

gwint 2

SW

NW

[mm]

A [mm]

t1

[mm]

t2

[mm]

nr

id

nr

artykułu

G 1/8“ G 1/8“ 14 4 25 8 8 980 73.0980
G 1/8“ G 1/8“ 17 4/5 26 8 8.5 980A 73.1980
G 1/4“ G 1/4“ 17 6 27 8.5 8.5 981 73.0981
G 1/4“ G 1/4“ 17 6 27 8.5 8.5 981RL 73.3981
G 1/4“ L G 1/4“ L 17 6 27 8.5 8.5 981L 73.2981
G 1/4“ G 3/8“ 19 6 27 8.5 8.5 982 73.1982
G 3/8“ G 3/8“ 19 8 27 8.5 8.5 983 73.0983
G 3/8“ G 3/8“ L 19 8 27 8.5 8.5 983RL 73.3983
G 3/8“ L G 3/8“ L 19 8 27 8.5 8.5 983L 73.2983
G 3/8“ G 1/2“ 21 8 28.5 8.5 9 984 73.1984
G 1/2“ G 1/2“ 21 10 30 9 9 985 73.0985
  • SW - rozmiar sześciokąta / rozmiar klucza [mm].

Właściwości użytych materiałów i zastosowanie.

Nypel redukcyjny z gwintami zewnętrznymi GEKA plus wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Normy

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Dodatkowo, wszystkie produkty KARASTO, podlegają okresowej kontroli jakości, w tym badaniu na obecność substancji ujętych w rozporządzeniu REACH. Dzięki temu uzyskujemy każdorazową pewność, że produkt nie będzie miał szkodliwego wpływu na zdrowie użytkowników.

Zastosowanie

Oryginalny nypel redukcyjny GEKA®, z gwintami zewnętrznymi, produkowane przez KARASTO Armaturenfabrik Oehler GmbH. Nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Tylko stosowanie oryginalnych złączy daje gwarancję jakości wykonania oraz poprawności parametrów technicznych zagwarantowanych przez producenta. Co więcej łączenie oryginalnych złączy z odpowiednikami nieznanych producentów nie daje gwarancji prawidłowej pracy połączeń. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane elementy.

Parametry techniczne i rozmiary nypla:

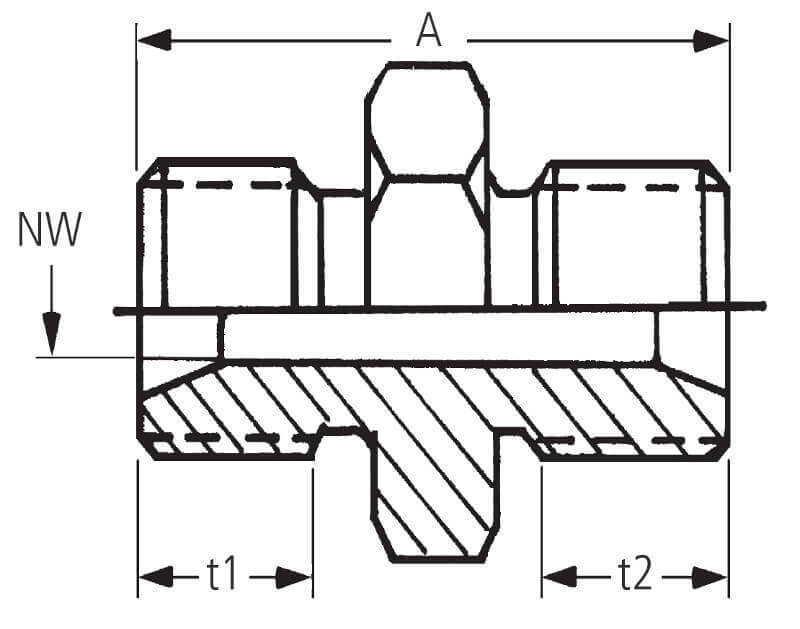

nypel-redukcyjny-GEKA-do gazu-rys

Gwint 1

Gwint 2

A

klucz

NW t1 t2
1/8" 1/8" 25 14 4 8 8
1/8" 1/4" 26 17 4/5 8 8,5
1/4" 1/4" 27 17 6 8,5 8,5
1/4" 1/4" L 27 17 6 8,5 8,5
1/4" L 1/4" L 27 17 6 8,5 8,5
1/4" 3/8" 27 19 6 8,5 8,5
3/8" 3/8" 27 19 8 8,5 8,5
3/8" 3/8" L 27 19 8 8,5 8,5
3/8" L 3/8" L 27 19 8 8,5 8,5
3/8" 1/2" 28,5 21 8 8,5 9
1/2" 1/2" 30 21 10 9 9

Elementy te przeznaczone są do przesyłu gazów do spawania. Stosowane do modyfikacji i rozbudowy instalacji lub urządzeń przesyłowych wyposażonych w przyłącza gwintowane w instalacjach przesyłowych w przemyśle, budownictwie. Elementy stosowane są także w konstrukcji maszyn, urządzeń, agregatów, pojazdów, narzędzi oraz pomp. Gwinty zewnętrzne, równoległe w tym nyplu, mogą być skręcane zarówno prawostronne jak i lewostronnie, co znacząco zwiększa możliwości instalacyjne. Uszczelnienie na metalowym pierścieniu w kształcie sześciokąta pod klucz. Element posiada po obu stronach wewnętrzny stożek, pod kątem 37°.
