Mufa - Przejściówka z Gwintami Wewnętrznymi - z Gwintu Rurowego na Metryczny - LUDECKE

Mufa, redukcja z gwintami wewnętrznymi. Przeznaczona do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Ciśnienie robocze [bar]: 15 ( podciśnienie ).
Temperatura pracy [°C]: od -20 do +200.
Materiał: mosiądz MS 58 / mosiądz 2.0401.
Medium: powietrze, woda, olej i inne.
Gwint: ISO 228 / DIN 13.

gwint	SW	l	l1	waga [g]	nr artykułu
2x1/4''	17	26	12	21	U 14 NH
G 1/2'' / M 14x1,5	27	24	12	45	U 12-1415 NH
G 1/2'' / M 16x1,5	27	24	12	46	U 12-1615 NH
G 3/4'' / M 14x1,5	32	28	16	75	U 34-1415 NH
G 3/4'' / M 16x1,5	32	28	16	77	U 34-1615 NH

Właściwości użytych materiałów i zastosowanie.

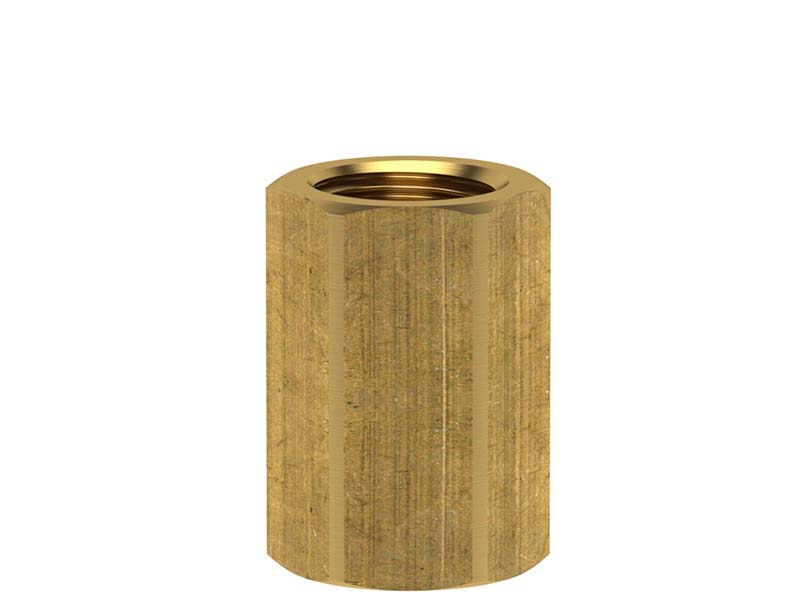

Mufa, złącze redukcyjne z gwintami wewnętrznymi, wykonana z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy U NH posiadają gwinty wewnętrzne. Element posiada sześciokątny kształt pod klucz, umożliwiający kontrowanie podczas montażu. Mufy redukcyjne umożliwiają łączenie przewodów zakończonych gwintami zewnętrznymi o różnych średnicach i typie, jak również zwiększają możliwości montażowe przy obsłudze form wtryskowych, w których zainstalowano na stałe gwintowane przyłącza zewnętrzne. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
