Króciec do Węża z Gwintem Zewnętrznym - z Mosiądzu - Art. 9889 - Produkt Włoski

Uniwersalny króciec do węża, z gwintem zewnętrznymzgodnym z ISO 228, wykonany z mosiądzu. Posiada sześciokątny pierścień pod klucz, umożliwiający kontrowanie podczas skręcania. Uniwersalne zastosowanie zarówno w przemyśle, rolnictwie, rzemiośle, jak i w zastosowaniach przydomowych. Może być stosowany z innymi złączami gwintowanymi. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Materiał: Mosiądz.
Gwint: ISO 228

gwint zewn. (BSPP) [cale]	Ø wewn. węża [mm]	nr artykułu
G 3/8"	13	RB9889850000
G 3/8"	15	RB9889960000
G 1/2"	20	RB9889260000
G 1/2"	15	RB9889360000
G 3/4"	20	RB9889370000
G 3/4"	25	RB9889760000
G 1"	20	RB9889730000
G 1"	25	RB9889380000
G 1"	30	RB9889390000
G 1 1/4"	30	RB9889410000
G 1 1/4"	35	RB9889420000
G 1 1/4"	40	RB9889600000
G 1 1/2"	40	RB9889440000
G 1 1/2"	45	RB9889450000
G 2"	50	RB9889460000
G 2"	60	RB9889480000
G 2 1/2"	60	RB9889470000

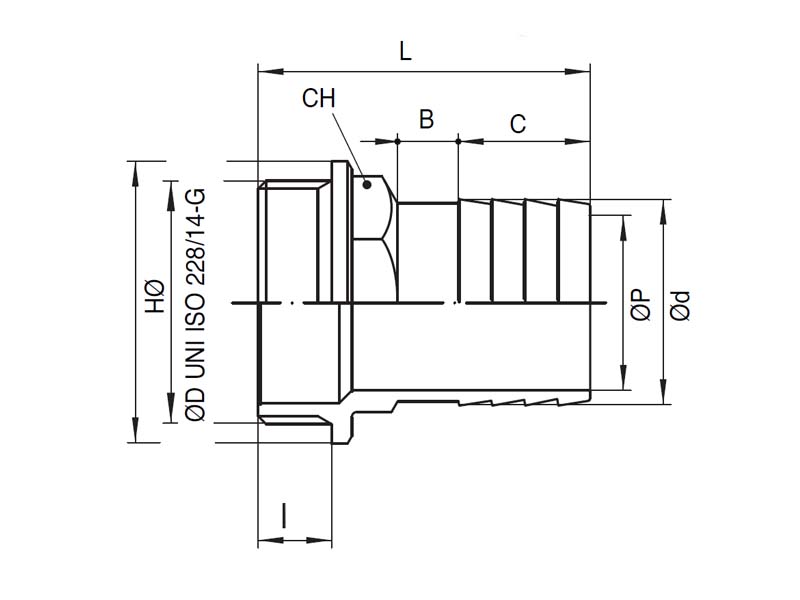

Wymiary i rysunek techniczny:

krociec-gz-ms-rb-rys

Rozmiar gwintu zewn. [cale]	Ød	ØP	I	ØH	L (długośc całkowita) [mm]	Ch (rozmiar klucza)
G 3/8"	13	9,8	9	19,5	38	19
G 3/8"	15	11,5	10	19,5	39	17
G 1/2"	20	16	10,5	23	41,5	21
G 1/2"	15	11	10	23	41,5	21
G 3/4"	20	16	10,5	31	50,5	22
G 3/4"	25	20,9	9,8	31	50,5	28
G 1"	20	15,9	10,5	38,5	46,5	26
G 1"	25	21	10,5	37,5	54	30
G 1"	30	25,5	10,5	39	52,5	32
G 1 1/4"	30	25,5	12,5	47,5	59,5	35
G 1 1/4"	35	30	11,5	47,5	59	38
G 1 1/4"	40	34,8	11,9	48,5	64	42
G 1 1/2"	40	34,5	15	54	68,5	45
G 1 1/2"	45	39,5	14	56	74	48
G 2"	50	44	15	65	76	56
G 2"	60	54,7	15,5	69	78,4	62
G 2 1/2"	60	54,4	17,5	80	85	62

Zastosowania:

Zastosowany profil króćca, zmniejsza ryzyko uszkodzenia wnętrza węża podczas pracy. Sześciokątny pierścień pomiędzy gwintem, a króćcem umożliwia montaż za pomocą sześciokątnego klucza.

Złącza gwintowane zgodnie z ISO 228, to bardzo uniwersalny system, współpracujący z wieloma instalacjami przesyłowymi, urządzeniami, maszynami, pompami etc., które są gwintowane. Króciec z gwintem zewnętrznym, pozwala na łączenie przewodów do instalacji, lub urządzeń wyposażonych w przyłącza gwintowane, zwłaszcza wszędzie tam, gdzie nie zachodzi konieczność szybkiego łączenia i rozłączania przewodów.

Złącza te przeznaczone są do przesyłu głównie wody i nieagresywnych płynów. Złącza te mają bardzo uniwersalne zastosowanie w przemyśle, rolnictwie, rzemiośle, budownictwie, ogrodnictwie, czy w zastosowaniach przydomowych. Elementy stosowane są także w konstrukcji maszyn, urządzeń, agregatów, pojazdów, narzędzi oraz pomp, jak również w obiektach załadunkowych, stacjach napełniania i tankowania czy stacjach mieszania.

Właściwości użytych materiałów.

Króciec z gwintem zewnętrznym wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
