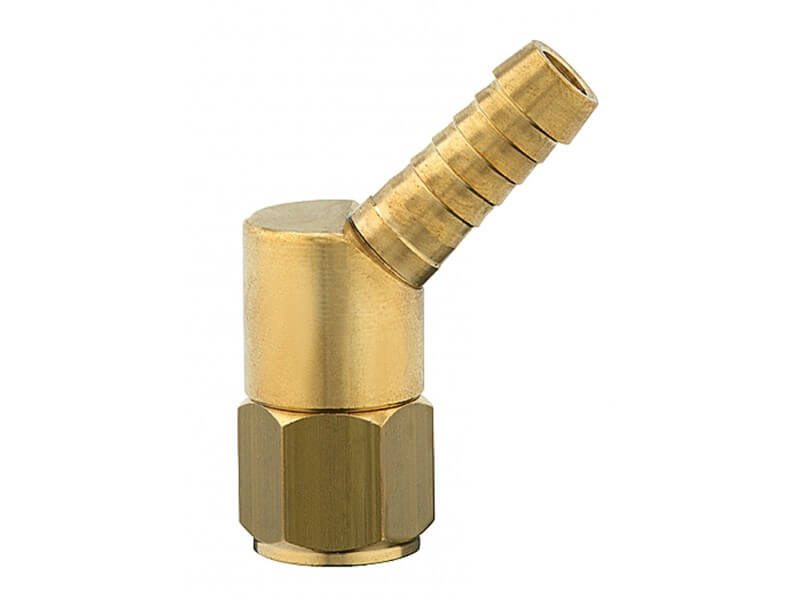

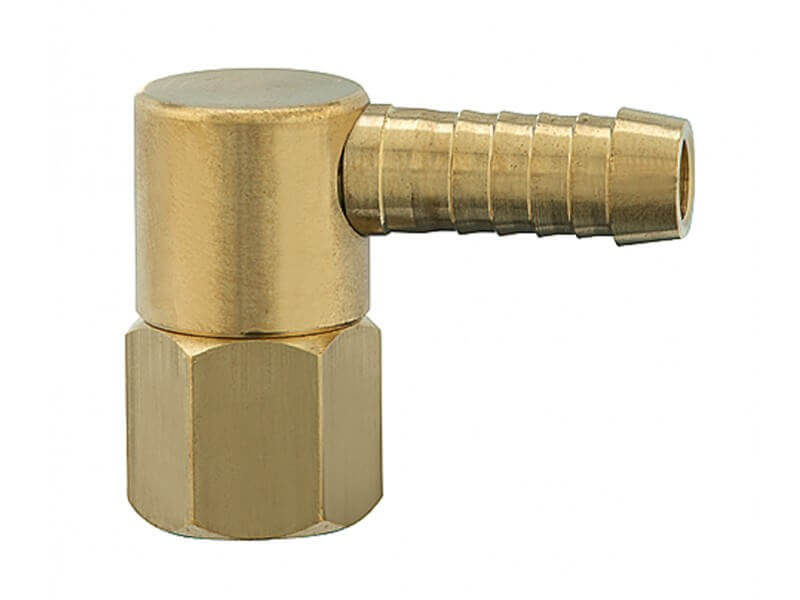

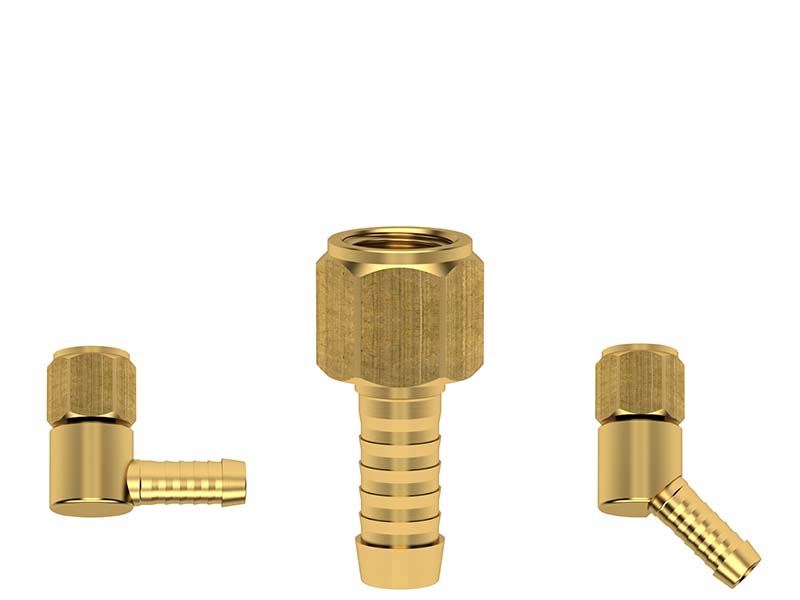

Króciec do węża z gwintem wewnętrznym i nakrętką, oraz stożkiem. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Króciec montowany prosto, pod kątem prostym lub półprostym. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Ciśnienie robocze [bar]: 15 ( podciśnienie) .
Temperatura pracy [°C]: od -20 do +200.
Medium: powietrze, woda, olej i inne.
Materiał: Mosiądz MS 58.
Stożek wewnętrzny: DIN 3863.
Gwint: ISO 228 / DIN 13.
Media: powietrze, woda, olej, próżnia.

gwint	Ø węża	SW	długość całkowita [mm]	długość króćca [mm]	A [mm]	przyłącze	przelot	waga [g]	nr artykułu
G 1/4''	9	17	40	23,5	10,5	proste	6	31	ST 149 - MHL
G 1/4''	9	17	52	22,5	10,5	45°	6	60	ST 149 - MHL - 45
G 1/4''	9	17	34	22,5	10,5	90°	6	60	ST 149 - MHL - 90
G 3/8''	13	22	41	27	10	proste	9	50	ST 3813 - MHL
G 3/8''	13	22	56	22,5	10	45°	9	80	ST 3813 - MHL - 45
G 3/8''	13	22	40	22,5	10	90°	9	80	ST 3813 - MHL - 90
G 3/4''	19	32	52	32	14	proste	13	130	ST 3419 - MHL
M 14x1,5	9	17	40	23,5	10,5	proste	6	33	ST 14159 - MHL
M 14x1,5	9	17	52	22,5	10,5	45°	6	60	ST 14159 - MHL - 45
M 14x1,5	9	17	34	22,5	10,5	90°	6	60	ST 14159 - MHL - 90
M 16x1,5	13	22	41	27	10	proste	9	50	ST 161513 - MHL
M 16x1,5	13	22	56	22,5	10	45°	9	80	ST 161513 - MHL - 45
M 16x1,5	13	22	40	22,5	10	90°	9	80	ST 161513 - MHL - 90
M 25x1,5	19	30	52	32	14	proste	13	132	ST 251519 - MHL

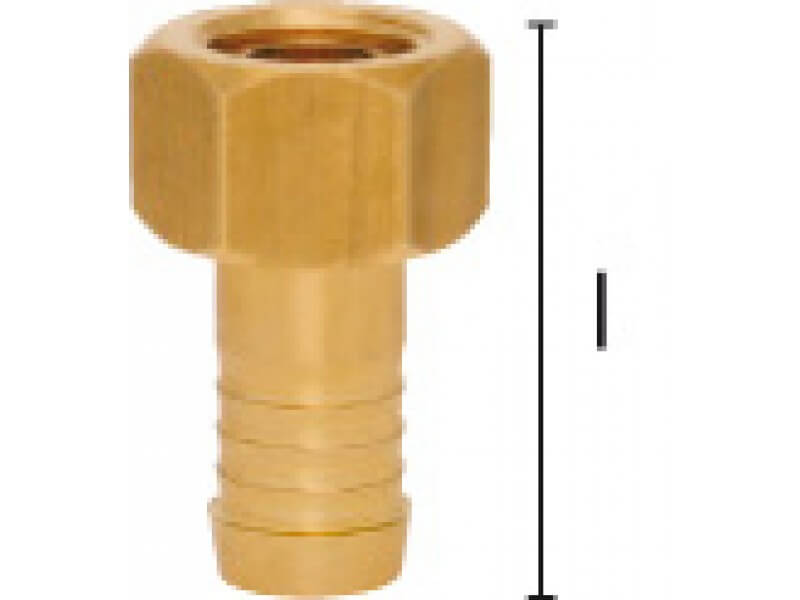

A - długość nakrętki [mm].

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym i nakrętką, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania, rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy MHL posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint wewnętrzny ze stożkiem wg normy DIN 3863, oraz sześciokątną nakrętkę. Zwiększa to możliwości montażowe przewodów w trudno dostępnych. lub gęsto osadzonych miejscach np. przyłączy form wtryskowych.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
