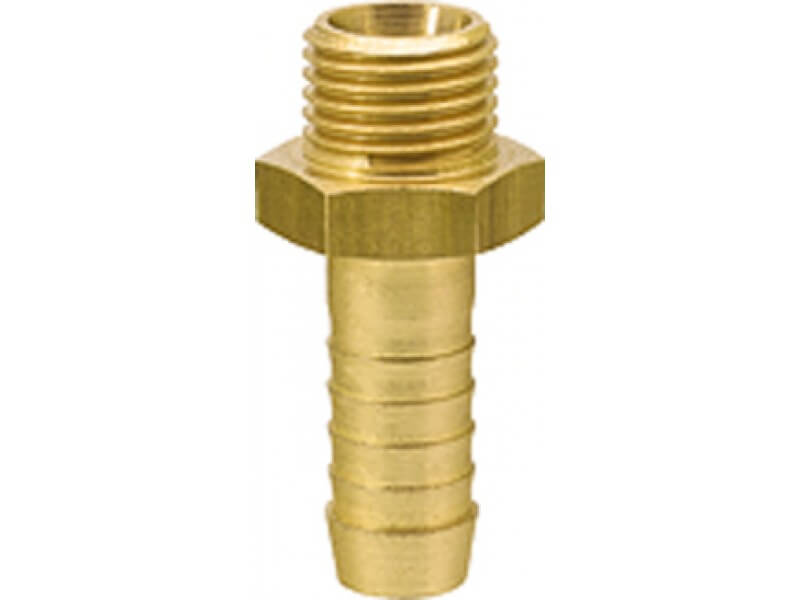

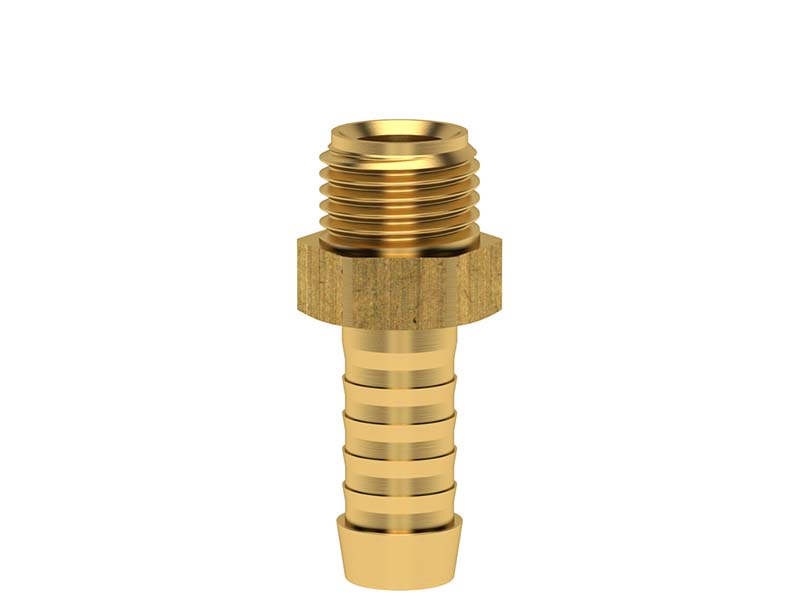

Króciec do Węża z Gwintem Zewnętrznym - ze Stożkiem DIN 3863 - Typ G THL - MS - LUDECKE



Króciec do węża z gwintem zewnętrznym i stożkiem wewnętrznym wg normy DIN 3863. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / mosiądz 2.0401.
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228 / DIN 13.

gwint

Ø węża

SW

l

długość

gwintu

długość

króćca

przelot

waga [g]

nr artykułu

M 8x0,75 6 11 33,5 7 22,5 4,5 13 G 875-6 THL
M 8x0,75 9 11 33,5 7 22,5 4,5 19 G 875-9 THL
M 10x1 9 11 33,5 7 22,5 6 20 G 101-9 THL
G 1/8'' 9 11 33,5 7 22,5 6 20 G 18-9 THL
G 1/4'' 9 15 37,5 9 22,5 6 21 G 14-9 THL
G 1/4'' 13 15 40 9 25 8 34 G 14-13 THL
M 12x1,5 13 15 40 9 25 7 35 G 1215-13 THL
M 14x1,5 13 15 40 9 25 9 36 G 1415-13 THL
G 3/8'' 9 17 37,5 9 22,5 6 27 G 38-9 THL
G 3/8'' 13 17 40 9 25 9 36 G 38-13 THL
M 16x1,5 13 17 40 9 25 9 36 G 1615-13 THL
G 1/2'' 19 22 50 12 35 13 73 G 12-19 THL
M 24x1,5 19 27 56 16 35 13 114 G 2415-19 THL
G 3/4'' 19 27 56 16 35 13 125 G 34-19 THL

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy G THL posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint zewnętrzny ze stożkiem wewnętrznym wg normy DIN 3863 pod kątem 60°. Miedzy króćcem a gwintem znajduje się sześciokątny kołnierz pod klucz, umożliwiający kontrowanie przy montażu. Umożliwiają podłączanie przewodów do np. przyłączy form wtryskowych. Ze względu na wysoką jakość, i uniwersalność, części te znajdą zastosowanie przy modyfikacji i rozbudowie instalacji przesyłowych w wielu różnych gałęziach przemysłu, w warsztatach mechanicznych, a nawet hobbystycznych.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
