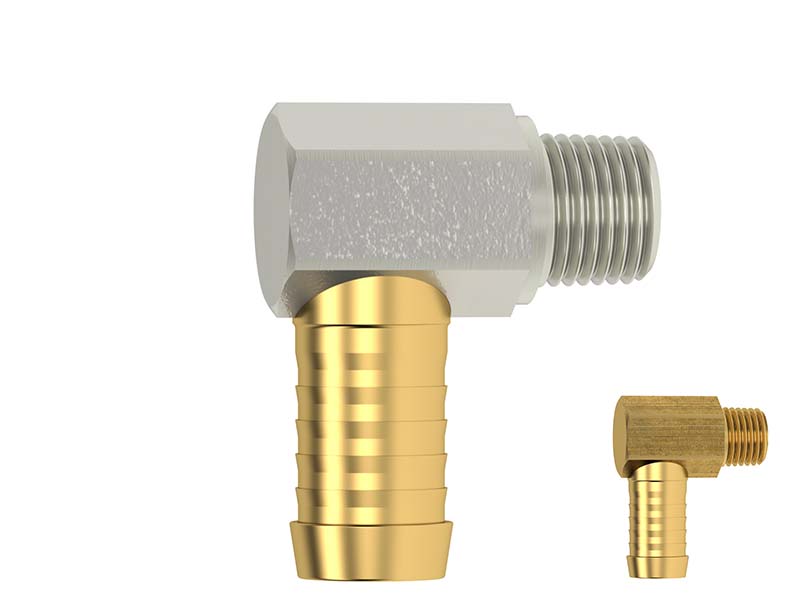

Króciec do Węża z Gwintem Zewnętrznym pod Kątem 90° - LUDECKE



Króciec do węża z gwintem zewnętrznym pod kątem prostym. Gwint metryczny wg DIN 158 lub DIN EN 10226. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / mosiądz niklowany
  • Medium: powietrze, woda, olej i inne.
  • Gwint: DIN 158 / DIN EN 10226

gwint

Ø węża

SW

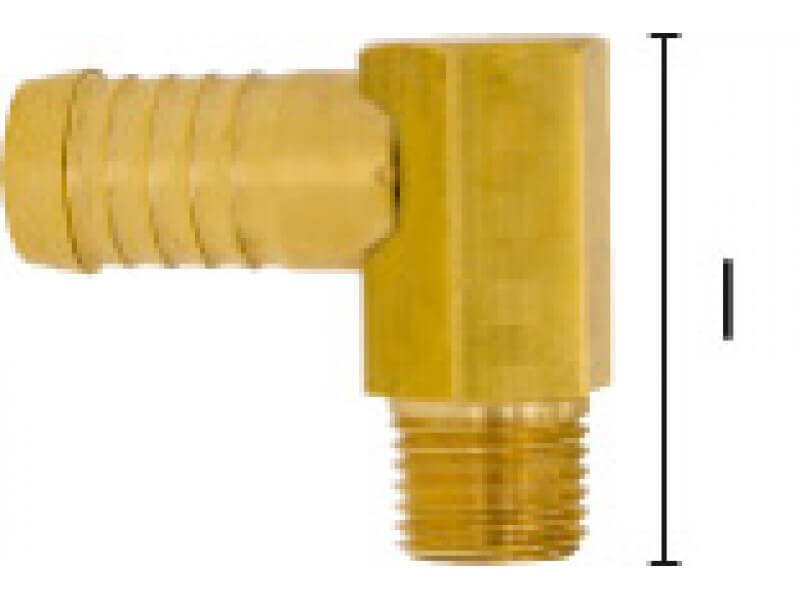

l

długość

gwintu

długość

króćca

przelot

waga

[g]

nr artykułu

M 5x0,5 5 9 15 5 18 2,7 9 ESHMC 505-5SL-90
M 8x0,75 5 9 17,5 5 20 2,7 11 ESHMC 875-5SL-90
M 8x0,75 9 15 27 9 20 4,5 35 ESHM 875-9SL-90
M 10x1 9 15 27 9 20 6 38 ESHM 101-9SL-90
R 1/8'' 9 15 27 9 20 6 38 ESHM 18-9SL-90*
M 14x1,5 13 17 34 11 24 9 47 ESH 1415-13SL-90
R 1/4'' 13 17 34 11 24 9 48 ESH 14-13SL-90*
R 1/2'' 19 24 47 16 32 13 158 ESHG 12-19SL-90*
M 24x1,5 19 24 47 16 32 13 165 ESHG 2415-19SL-90

* - dla odróżnienia, korpus pokryty niklem

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu (MS 58), lub mosiądzu niklowanego.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy SL-90 posiadają z jednej strony standardowy króciec do węża pod kątem 90°, a z drugiej gwint zewnętrzny metryczny wg DIN 158 lub gwint wg  normy DIN EN 10226. Umożliwiają podłączanie przewodów do np. przyłączy form wtryskowych. Ze względu na wysoką jakość i uniwersalność, części te znajdą zastosowanie przy modyfikacji i rozbudowie instalacji przesyłowych w wielu różnych gałęziach przemysłu, w warsztatach mechanicznych, a nawet hobbystycznych.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
