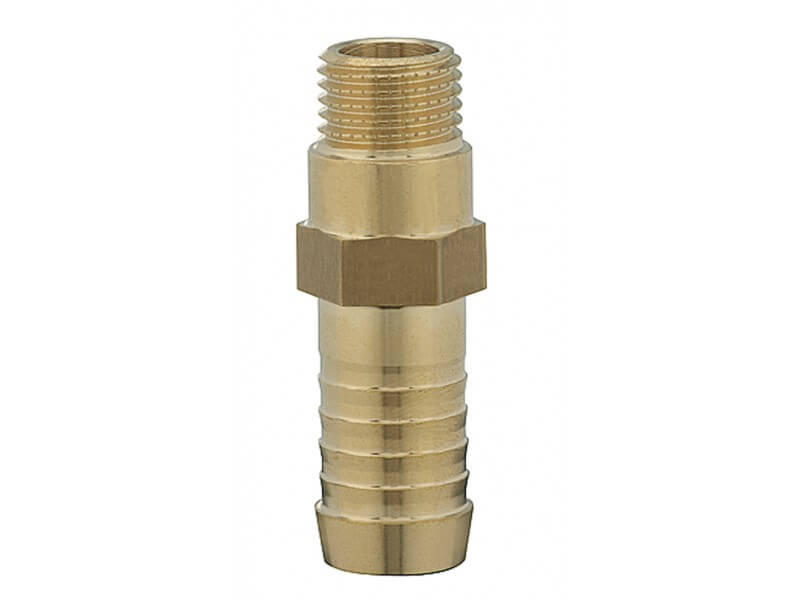

Króciec do Węża z Gwintem Zewnętrznym - LUDECKE



Króciec do węża z gwintem zewnętrznym. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / mosiądz 2.0401.
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228 / DIN 13.

gwint

Ø węża

SW

l

długość

gwintu

A [mm]

długość

króćca [mm]

przelot

waga [g]

nr artykułu

G 1/8'' 9 11 40 7 7 22,5 6 15 G 189 TA
G 1/4'' 13 15 47 9 7 25 9 33 G 1413 TA
G 1/2'' 19 22 62 12 10 32 13 100 G 1219 TA
G 3/4'' 19 27 62 12 10 32 13 150 G 3419 TA
M 10x1 9 11 40 7 7 22,5 6 15 G 1019 TA
M 12x1,5 13 15 47 9 7 25 8 33 G 121513 TA
M 14x1,5 13 15 47 9 7 25 9 33 G 141513 TA
M 24X1,5 19 27 62 12 10 32 13 140 G 241519 TA
  • A - długość tulei pomiędzy gwintem, a króćcem [mm].

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy G TA posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint zewnętrzny. Miedzy króćcem a gwintem znajduje się sześciokątny kołnierz pod klucz, umożliwiający kontrowanie przy montażu. Umożliwiają podłączanie przewodów do np. przyłączy form wtryskowych. Ze względu na wysoką jakość, i uniwersalność, części te znajdą zastosowanie przy modyfikacji i rozbudowie instalacji przesyłowych w wielu różnych gałęziach przemysłu, w warsztatach mechanicznych, a nawet hobbystycznych.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.



100%
JAKOŚĆ

7500
Ponad 7500 rodzajów
węży i złączy
25 lat
Blisko 25 lat
doświadczenia
24h
95% asortymentu realizujemy
od 24h do 7 dni roboczych
