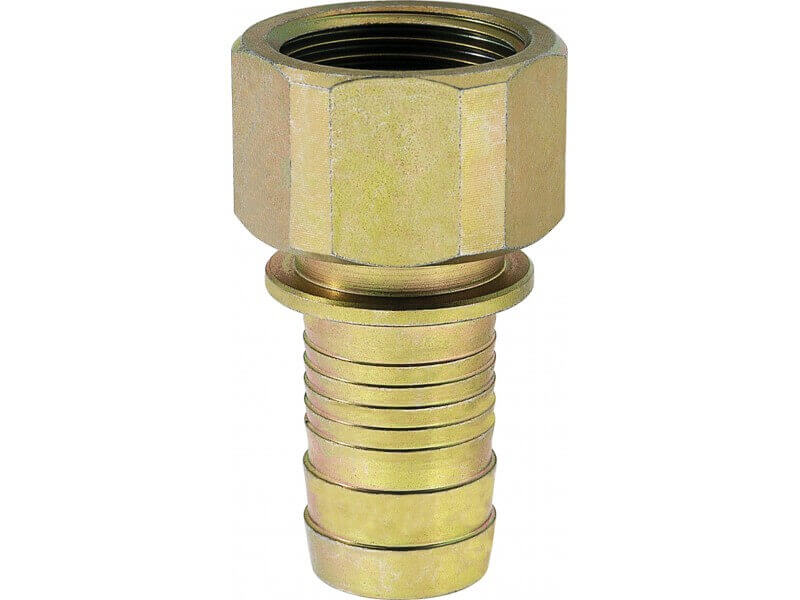

Króciec do Węża - z Gwintem Wewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G TI - LUDECKE

Oryginalne skręcane złącze z króćcem do węża i gwintem wewnętrznym, ze stali ocynkowanej. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza, w tym do zasilania ciężkich maszyn budowlanych i górniczych. LUDECKE Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Ciśnienie robocze [bar]: 16/25
Materiał: stal cynkowana z żółta pasywacją
Medium: powietrze, woda i inne
Gwint: ISO 228 / DIN 405.
Króćce pod obejmy wg DIN 20 039 B, dostępne tutaj >>>

Ø wewn. węża	gwint	DN	h	SW	długość króćca	długość gwintu	Ø pierścienia	waga [g]	nr artykułu
3/4'' = 19	G 3/4''	15	71	32	40	19	32	134	G 34-19 TI
3/4'' = 19	G 1''	15	73	41	40	20	32	197	G 10-19 TI
1'' = 25	G 1''	20	75	41	41	20	36	227	G 10-25 TI
1'' = 25	G 1 1/4''	20	80	50	41	23	36	323	G 54-25 TI
1 1/4'' = 32	G 1 1/4''	25	86	50	48	23	45	390	G 54-32 TI

b - całkowita szerokość
h - całkowita wysokość

Właściwości użytych materiałów i zastosowanie.

Złącza skręcane z króćcem do węża i gwintem wewnętrznym, trzpieniem ze stali ocynkowanej.

Ogólne właściwości materiałów:

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Zastosowanie

Złącza skręcane LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Gwint wewnętrzny z króćcem do węża, służy przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza skręcane z gwintami zewnętrznymi. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

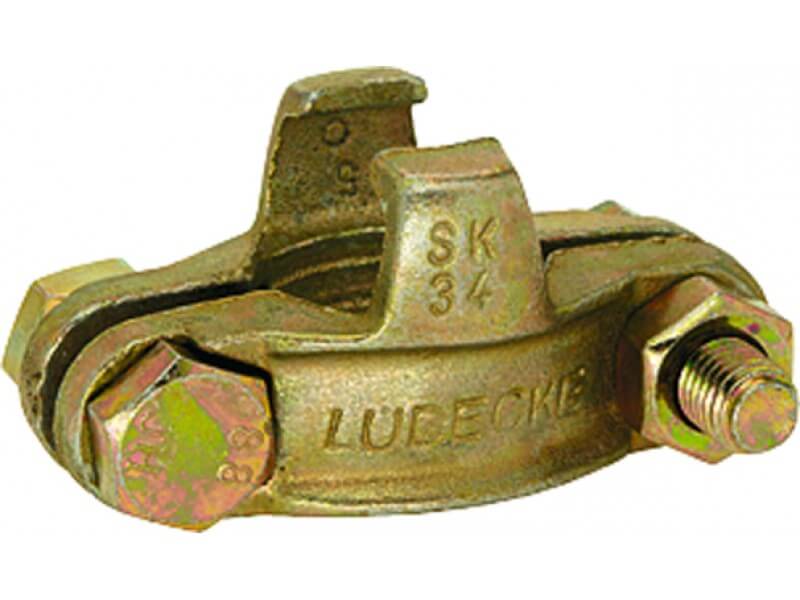

Złącza wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>
