Króciec do Węża Szybkiego Montażu z Gwintem Zewnętrznym - LUDECKE
Króciec do węża z gwintem zewnętrznym. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Króciec w wersji do węży typu PARKER Pusch-Lock , GATES Lock-on, montaż bez obejmy. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
gwint |
Ø węża |
SW |

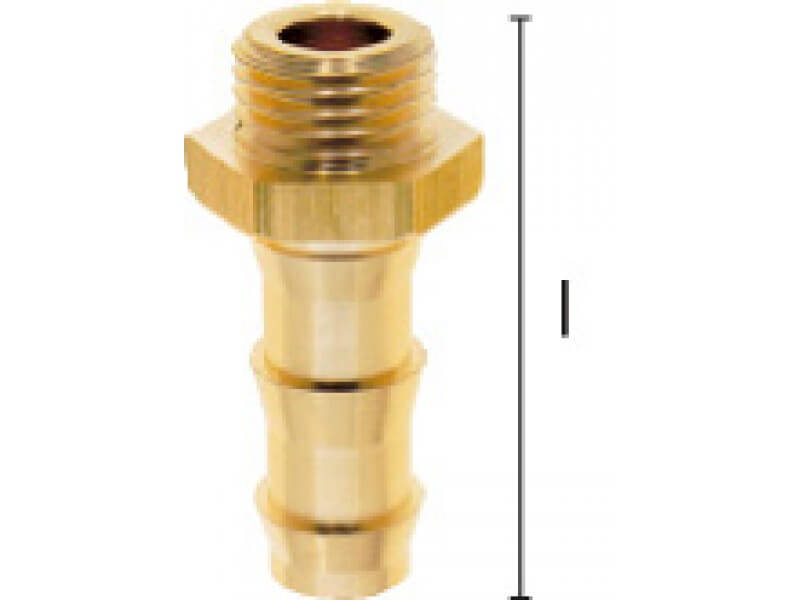

l |
długość gwintu |
długość króćca |
przelot |
waga [g] |
nr artykułu |
M 10x1 | 6 | 11 | 41 | 9 | 28 | 6 | 20 | G 101-6 TH |
G 1/8'' | 6 | 14 | 39 | 7 | 28 | 4 | 16 | G 18-6 TH |
G 1/4'' | 6 | 17 | 39 | 7 | 28 | 4 | 19 | G 14-6 TH |
G 1/8'' | 10 | 14 | 39 | 7 | 28 | 5 | 21 | G 18-10 TH |
G 1/4'' | 10 | 17 | 39 | 7 | 28 | 7 | 23 | G 14-10 TH |
G 1/4'' | 13 | 17 | 39 | 7 | 28 | 9 | 28 | G 14-13 TH |
M 14x1,5 | 10 | 15 | 42 | 9 | 28 | 7 | 26 | G 1415-10 TH |
G 3/8'' | 10 | 17 | 43 | 10 | 28 | 7 | 32 | G 38-10 TH |
G 3/8'' | 13 | 17 | 43 | 10 | 28 | 9 | 36 | G 38-13 TH |
G 1/2'' | 10 | 22 | 43 | 10 | 28 | 7 | 41 | G 12-10 TH |
G 1/2'' | 13 | 22 | 43 | 10 | 28 | 9 | 41,5 | G 12-13 TH |
G 1/2'' | 16 | 22 | 58 | 12 | 38 | 13 | 70 | G 12-16 TH |
G 3/4'' | 16 | 27 | 62 | 16 | 38 | 13 | 120 | G 34-16 TH |
G 3/4'' | 19 | 27 | 62 | 16 | 38 | 14 | 135 | G 34-19 TH |
Właściwości użytych materiałów i zastosowanie.

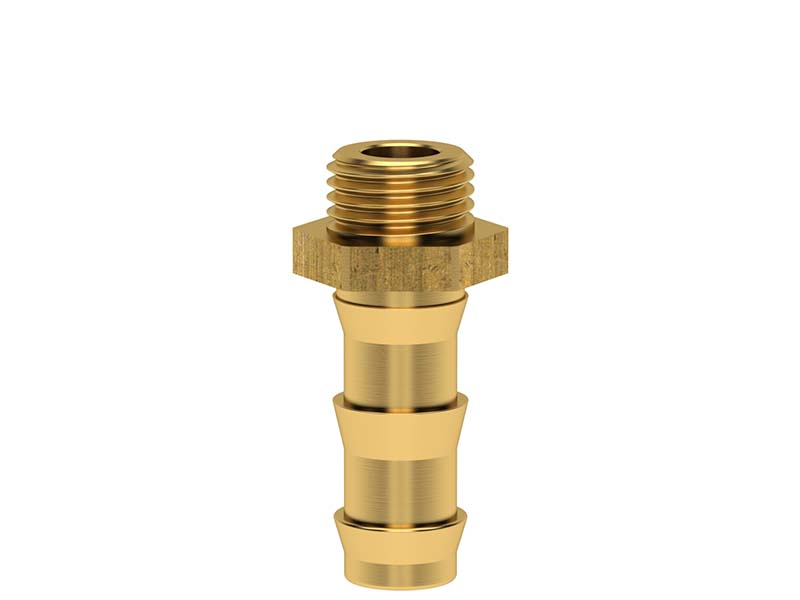

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy G TH posiadają z jednej strony króciec do węża, a z drugiej gwint zewnętrzny. Króciec przeznaczony do szybkiego montażu, w wersji do węży typu PARKER Pusch-Lock, GATES Lock-on, montaż bez obejmy. Pomiędzy króćcem, a gwintem znajduje się sześciokątny pierścień pod klucz, umożliwiający kontrowanie podczas montażu. Umożliwiają podłączanie przewodów do np. gwintowanych przyłączy form wtryskowych. Elementy te dzięki uniwersalności i wytrzymałości znajdą również zastosowanie w wielu gałęziach przemysłu, w warsztatach mechanicznych i hobbystycznych do zwiększenia możliwości montażowych używanych urządzeń.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Informacje dodatkowe pomocne przy wyborze tego produktu:
