Króciec do Węża - do Pary - z Gwintem Wewnętrznym - ze Stali - Typ DI ST - LUDECKE



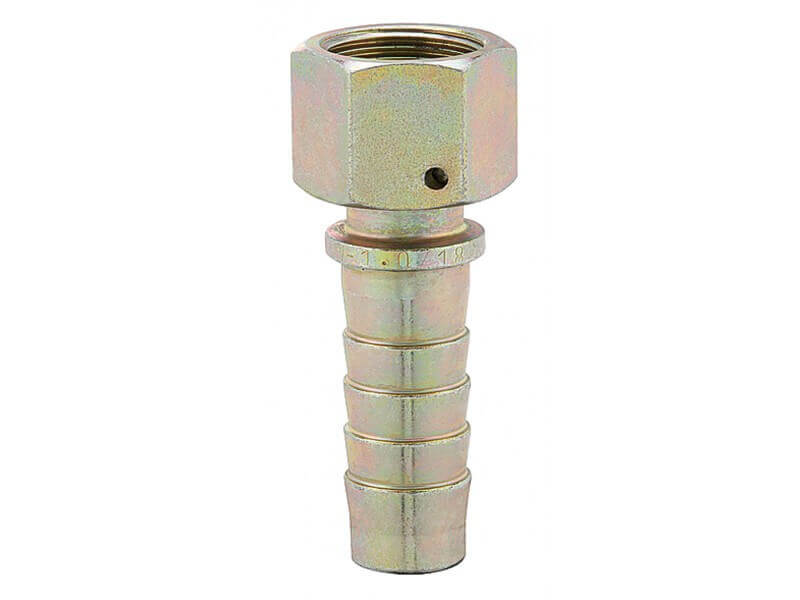

Krócicec z gwintem zewnętrznym do przesyłu nasyconej pary wodnej i gorącej wody, z pierścieniem pod obejmę skorupową, ze stali ocynkowanej pasywowanej na żółto. Stosowane w przemyśle chemicznym, petrochemicznym, w spożywczym i mleczarskim, do instalacji do czyszczenia w wysokich temperaturach i pomocniczych procesach produkcyjnych. Znajdą zastosowanie również w budowie instalacji ciepłowniczych, czy w elektrowniach, hutach i odlewniach. Zgodne z normą DIN EN 14423. Uszczelnienie gwintu z Frenzelitu Novapress Multi II. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 18
  • Temperatura pracy [°C]: 210 / 120
  • Materiał króćca: stal ocynkowana
  • Materiał uszczelnienia: Frenzelit Novetatec spec.
  • Medium: para, woda
  • Gwint: ISO 228
  • Uszczelka: Frenzelit Novapress Multi II
  • Uwaga: Przy ponownym użyciu należy wymienić uszczelnienie gwintu.

Ø węża

gwint DN przelot L

długość

gwintu

długość

króćca [mm]

SW

uwagi

waga

[g]

nr

artykułu

13x6 G 1/2" 15 9 82,5 11 52 27 KSM 12 D 125 DI 12-13 ST
19x7

G 3/4"

20 14 86,5 15 52 32 KSM 34 D 180 DI 34-19 ST
25x7,5 G 1" 25 20 87,5 16 52 41 KSM 10 D 280 DI 10-25 ST
38x8 G 1 1/2" 40 33 111,5 18 72 55 KSM 15 D 515 DI 15-38 ST
50x9 G 2" 50 44 119,5 19 75 70 KSM 20 D 810 DI 20-50 ST
  • L - całkowita długość
  • uwagi - w uwagach podane są numery kompatybilnych obejm.

Właściwości użytych materiałów i zastosowanie.

Króciec do węża z gwintem wewnętrznym dp pary nasyconej, wykonany ze stali ocynkowanej pasywowanej chromem oraz uszczelnieniem z Frenzelitu Novapress Multii II.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji). Chromianowanie konwersyjne pozwala na uzyskanie lepszych efektów ochronnych stali, szczególnie w przypadkach, gdy nie jest wymagana wysoka trwałość powłoki na ścieranie.

Frenzelit Novapress Multii II, jest materiałem uszczelniającym produkowanym przez niemiecką firmę Frenzelit. Produkt ten jest dedykowany do uszczelniania instalacji do przesyłu pary nasyconej i gorącej wody. Materiał jest mieszaniną włókien aramidowych, znanych powszechnie pod nazwą kevlaru, gumy olejoodpornej NBR oraz wypełniacza grafitowego.
Kevlar to bardzo wytrzymałe włókna z polimeru z grupy poliamidów, które zostały wynalezione przez amerykankę polskiego pochodzenia Stephanie Kwołek. Ma on bardzo szerokie zastosowanie, ale do najbardziej znanych należy użycie materiału w kamizelkach kuloodpornych, kaskach, hełmach ochronnych, czy jako składnik pancerzy pojazdów wojskowych. Powszechnie jest stosowany w wyczynowym sprzęcie sportowym typu narty, ramy rowerów, rakietach tenisowych czy trampolinach. Kevlar jest niepalny, odporny na zużycie i nie przewodzi elektryczności, ale stopniowo rozkłada się pod wpływem promieniowania UV i powietrza atmosferycznego.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).

Zastosowanie

Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. W tym przypadku zastosowano gwint wewnętrzny z uszczelką, a zestaw uzupełnia obejma skorupowa, zbudowana z dwóch części zakładanych na wąż i skręcanych przeciwstawnie czterema śrubami. Obejma i złącze jest wielokrotnego użytku, tzn można je zdemontować i ponownie zamontować na nowym wężu.

Aby zapewnić maksymalne bezpieczeństwo obsługi przewodów do przesyłu pary, prosimy zastosować się przy montażu końcówek na wężach do poniższej instrukcji producenta:

1. Wsuń króciec do węża (w razie potrzeby, użyj smaru). Pomiędzy kołnierzem zabezpieczającym, a końcem węża, powinna być niewielka odległość, aby pozostawić przestrzeń dla ściśniętego materiału węża.

2. Nałóż połówki obejmy na wąż tak, aby zachodziły na kołnierz zabezpieczający.

3. Włóż śruby zaciskowe i zamocuj dokręcając ostrożnie po przekątnej.

4. Pomiędzy połówkami obejmy powinna pozostać niewielka, równoległa szczelina.

5. Po uruchomieniu węża należy ponownie dokręcić śruby.

Uwaga! Powyższa instrukcja dotyczy węży gumowych, do węży metalowych należy użyć końcówek do spawania z wężem, z gwintem, który umożliwi odpowiednią instalacje.
