Kran z Zaworem Kulowym - Mosiadz Niklowany - KARASTO

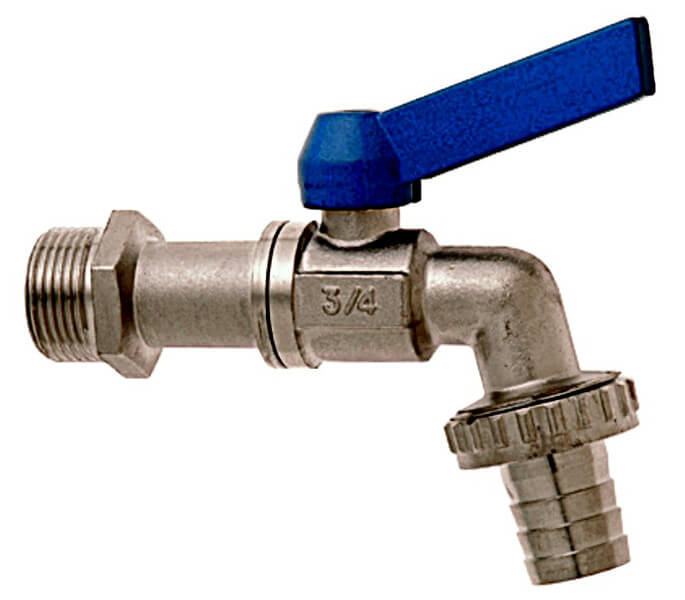

Kran z zaworem kulowym z mosiądzu niklowanego, z gwintem zewnętrznym i króćcem do węża nakręcanym na przyłącze gwintowane. Łatwy montaż dzięki pierścieniowi sześciokątnemu pod klucz. Uniwersalne zastosowanie przy przesyle mediów ciekłych i gazowych głównie w przemyśle i zastosowaniach gospodarczych. Maksymalne ciśnienie pracy 15 bar. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15.
  • Temperatura pracy [°C]: od 0°C do 80°C, powietrze od -15°C do 110°C.
  • Materiał: Mosiądz CW617N chromowany, z uszczelnieniem PTFE. Gwintowane przyłącze węża: Mosiądz, niklowany, rączka aluminium pomalowane na niebiesko.
  • Medium: woda, powietrze
  • Uszczelnienie: Kula z uszczelnieniami z PTFE; wrzeciono z dwoma O-ringami NBR. Gwintowane przyłącze węża z uszczelnieniem NBR i wkładką z tworzywa.

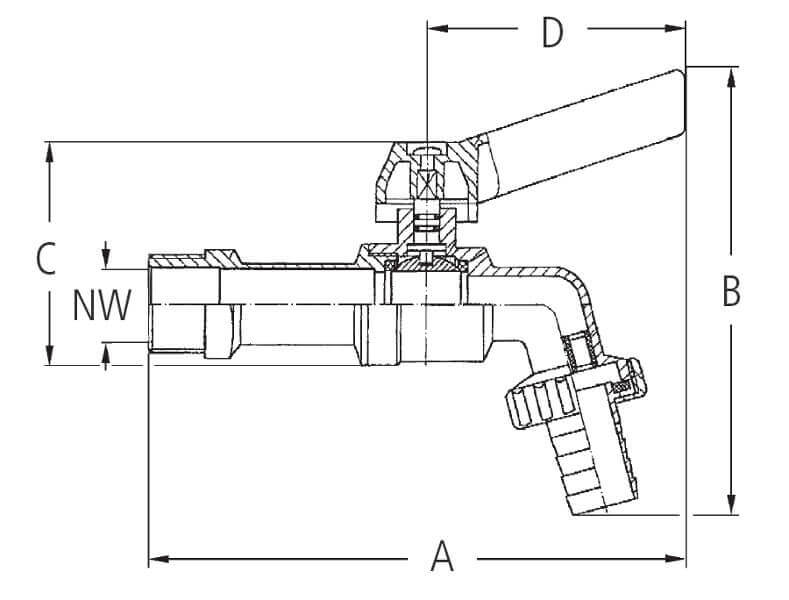

gwint

NW [mm]

A

[mm]

B

[mm]

C

[mm]

D

[mm]

nr

id

nr

artykułu

1/2“ - 20.95 mm 10 103 96 44 56 3501 35.3501
3/4“ - 26.44 mm 12 114 104 51 56 3503 35.3503
1“ - 33.25 mm 15 133 133 54 56 3504 35.3504

Właściwości użytych materiałów i zastosowanie.

Kran z zaworem kulowy z gwintem zewnętrznym i wewnętrznym z pełnym przepływem, z mosiądzu chromowanego, z elementami z aluminium i uszczelkami z PTFE, i NBR.

Ogólne właściwości materiałów:

Mosiądz niklowany stosuje się dla zachowania fizycznych właściwości którymi charakteryzuje się mosiądz, ale potrzebna jest odporność powierzchni wyrobu na śniedzenie, czyli zjawisko korozji metalu, oraz zabezpiecza przed zjawiskiem odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Nałożona na mosiądz warstwa ochronna z czasem ulega mechanicznemu ścieraniu. Zwykle ten proces jest bardzo powolny i może trwać kilka lat.

Elementy wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych. Materiał ten jest odporny na warunki atmosferyczne i promieniowanie UV, jednak nie zaleca się narażenia go na szybkie ścieranie mechaniczne.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Rączka wykonana ze stopu aluminium, który oprócz glinu, zawiera także cynk, miedź, krzem, mangan i wiele innych metali. Wyróżnia się wysoką wytrzymałością, twardością oraz niską masą. Ze względu na odporność na korozję i małą gęstość, stosuje się je do produkcji złączy niskociśnieniowych w miejscach, gdzie istotna jest redukcja masy produktu, np. w systemach hydraulicznych, przemyśle samochodowym, lotniczym, automatyce czy cybernetyce. Stopy te cechują się również dobrą odpornością chemiczną zwłaszcza na zjadliwe dla wielu innych metali warunki atmosferyczne, lub inne czynniki powodujące przyspieszoną korozję. Zastosowanie materiałów odpornych na korozję wpływa na dłuższą żywotność produktów, co przekłada się na oszczędności ekonomiczne w porównaniu z częstą wymianą elementów o niższej cenie i gorszych parametrach wytrzymałościowych.

Normy

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Zastosowanie:

Oryginalny kran z zaworem kulowym GEKA®, który służy do kontroli przepływu medium (takiego jak woda, gaz czy olej) przez instalację. Zawory kulowe cechują się prostą konstrukcją, szybkim działaniem oraz wysoką niezawodnością, co sprawia, że są powszechnie stosowane w przemyśle. Zasada działania zaworu kulowego opiera się na obrotowej kuli z otworem, która umieszczona jest we wrzecionie zaworu. Kula ta może obracać się o 90 stopni, co pozwala na otwarcie lub zamknięcie przepływu medium. Gdy otwór w kuli jest zgodny z kierunkiem przepływu medium, zawór jest otwarty, co pozwala na swobodny przepływ. Natomiast gdy kula zostaje obrócona o 90 stopni, otwór staje się prostopadły do kierunku przepływu, blokując go całkowicie. Obrót kuli w zaworze kulowym może być kontrolowany za pomocą dźwigni, pokrętła.

Zawory kulowe są cenione za swoją prostą konstrukcję, łatwość obsługi, szybkie otwieranie i zamykanie, niskie opory przepływu oraz długą żywotność. Ze względu na te zalety, znajdują zastosowanie w różnych dziedzinach przemysłu, takich jak przemysł chemiczny, spożywczy, farmaceutyczny, energetyczny czy instalacje wodociągowe i gazowe.

Ponieważ zawór działa na zasadzie otwórz / zamknij, nie nadaje się do regulacji siły przepływu strumienia medium, co jednocześnie zapobiega jego „przeciekaniu”, które łatwo przeoczyć. Zawór w momencie gdy stwierdzimy drobne wycieki, jest niesprawny i wymaga wymiany.

Kran posiada gwintowane zewnętrznie przyłącze do instalacji, z sześciokątnym pierścieniem umożliwiającym montaż za pomocą klucza. Na jego przyłączu znajduje się odkręcany króciec do węża z wkładką z tworzywa sztucznego, z ryflowaną nakrętką, dzięki czemu można ją łatwo zdemontować bez używania narzędzi. Gwintowane połączenie umożliwia wymianę końcówki, lub gdy jest na króćcu zamontowany wąż, podłączenie innego z tym samym rozmiarem gwintu.
